ワンダーフェスティバル2009 夏 販売 1/48 ガッシュラン組み立て図 |
後付V−MAXユニットを作ります。 |
1 | ■準備■ 必要な物 |
2 | パーツリスト |
3 | 脚部の組み立て |
4 | 体幹部の組み立て |
5 | 頭部の組み立て |
6 | 腕部の組み立て |
7 | 手指・ライフルの組み立て |
8 | バックパックの組み立て |
必要な物 | |||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
バックパック | |||||||

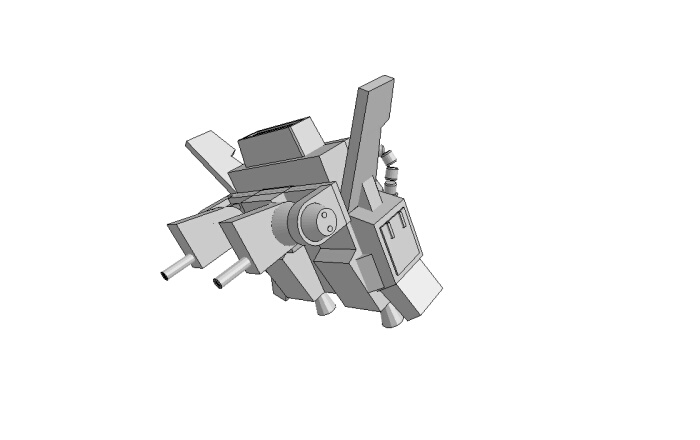

取り付け基部を作ります。 画像のように組み立てて接着してください。 GBとCS〜は3ミリの軸と2ミリの軸を通して位置を決めて接着します。 基部のB23と接着してください。 左側のGCとCS〜は3ミリの軸だけ通して 先にCS〜とB22を接着します。 基部が完成してからGCをCS〜の軸にさして仮固定して ガッシュランの背中に差し込み、角度を固定した状態で CS〜とGCを接着します。これはGCに固定用の穴が 一本しかないためで角度の調整が出来ないからです。 |
|||||||
画像のように組み立ててください。 DABは本体にダボ穴があるのでそこに差し込み DRSと隙間が出来ないように位置を合わせてください。 DRSはD@側面のカット面で位置を決めて ください。 D@の丸モールドの中心に3ミリ径の穴を開け貫通させます。 |
|||||||

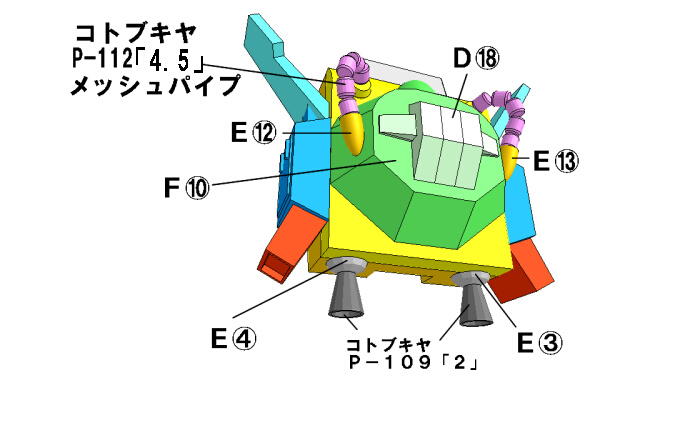

画像のように組み立ててください。 コトブキヤモビルパイプP−112の直径4.5ミリを コトブキヤメッシュパイプなどに1本に5個通してください。 EKL上面に3ミリ径ドリルで適度に掘り込み メッシュパイプを差し込み接着します。 反対側はバックパックに開けた3ミリ径の穴に差し込んでください。 ノズルは今までと同じように2ミリ径の軸を通して 固定します。 |
|||||||
固定基部とバックパックを接着します。 | |||||||
|
|||||||
脚部の組み立て(画像は左脚です) | |||||||
組み立てたガッシュランの脚部からヒザ関節と 足首の関節技を取り出してガイドに使います。 画像は左脚の物です。 H@は丸い出っ張りが下方向になります。 出っ張りの中心のくぼみを4.2ミリ径のどりるで貫通させてください。 ヒザ関節と関節技の間にH@を通し、 HPの内側の溝に差し込みます。 位置を合わせてH@とHPを接着してください。 HQをHPに接着します。 H@とHQも接着剤を流し込み接着します。 HQの側面くぼみに2ミリの軸を差し込みます。 EPを向きに気をつけて軸に差し込みHQに接着します。 |
|||||||

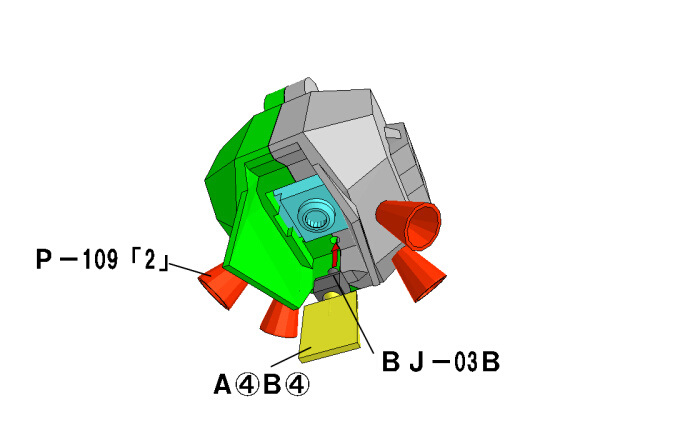

下方から脚部から引き抜いたACとBJ−03Bを差し込みます。 ノズルはコトブキヤのP−109「2」を2ミリの穴を開け軸をさして 脚部に開けた2ミリの穴に差し込み接着してください。 ノーマルガッシュランの下腿部を引き抜き増加パーツを通して V−MAXガッシュランの完成です。 |
|||||||
長い事お疲れ様でした。 |
