蒼き流星ＳＰＴレイズナー１：４８ガッシュラン組み立て図

ワンダーフェスティバル２００９夏　販売
１／４８　ガッシュラン組み立て図

頭部の組み立てです。
キャノピーとか合わせる部分があって大変ですが
がんばってください。

1	■準備■　必要な物
2	パーツリスト
3	脚部の組み立て
4	体幹部の組み立て
5	頭部の組み立て
6	腕部の組み立て
7	手指・ライフルの組み立て
8	バックパックの組み立て












マンジェロ

Ｇ⑦の窪みに2ミリ径の穴を開けてください。それぞれを組み合わせて接着します。

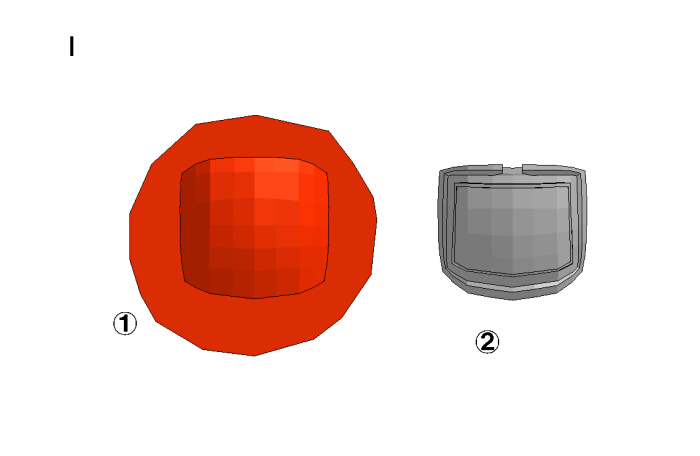

キャノピー

Ｉ①をデザインナイフなどで切り出します。中の原型を取り出してください。Ｉ②の一番内側のラインをエッチング鋸などで切り出します。細かい作業で刃物を使うので怪我に気をつけてください。

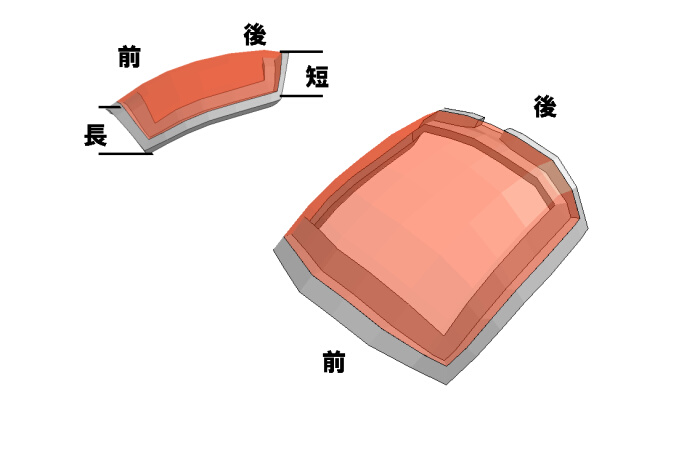

Ｉ②のキャノピー枠にキャノピーが収まるようにすり合わせてください。向きがあるので図を参考に。最終調整は頭部に取り付けるときに行うので接着はまだしないでください。

首

Ｅ27・Ｅ２８の中にＰＣ－０３Ｃを入れて接着します。ポリキャップのカットや穴の深さは今までのようにしてください。Ｅ27・Ｅ２８を接着したら関節技「中」の軸を適度な長さに切り首の中に押し込み接着します。向きは切り込みが正面と後面になるように。

Ｅ⑰は頭部の底面になります。裏側の窪みを3ミリ径のドリルで上面に貫通させない深さに掘り込みます。3ミリのプラ棒などを差し込み接着します。首の０３Ｃポリキャップに差し込み首の上面とＥ⑰の下面がぴったり合うようにしててください。

操縦桿の方向を間違えないように接着します。キャノピー取り付け用の軸を通すためＨ⑪かＨ⑫の赤丸部分を2ミリ径のドリルで貫通させてください。合わせ目側にくぼみがあります。Ｈ⑪とＨ⑫を接着します。

Ｅ⑰（頭部の底面）を接着します。シートのＣ２２を接着します。画像のようにシートの上が少し空く高さでＥ⑭Ｅ⑮を接着します。左右があるのでダボの長さで判断してください。赤丸の「気泡がある場合・・・・」は外側から見えない場所なので四角く削り取ってもらって大丈夫です。「溝が無い場合」頬ガード内側の溝の成型が上手くいっていない場合は彫刻刀などで掘り込んでください。顔のパーツが左右同じ高さで乗れば大丈夫なのでしっかり掘り込まなくても大丈夫です。

Ｅ24を頭部に接着する前に位置の確認を。側頭部赤丸の部分にＨ⑬の赤丸部分が入るようにします。Ｈ⑬を接着します。Ｈ⑨のくぼみを2ミリ径のドリルで貫通させます。頭部の後に開けた2ミリ径の穴に位置を合わせて 2ミリポリランナーを差し込みます。キャノピーを取り付けるために何度か取り外しますのでポリランナーは長めに。

Ｅ⑪のコンソールパネルを接着します。

先に作ったキャノピーを取り付けます。まず頭部にキャノピーの枠が綺麗に収まるか確認します。収まらない場合は枠と頭部をすり合わせてください。頭部に枠を乗せた状態でキャノピーを乗せます。合わないようならキャノピーの縁を削り枠にすり合わせてください。キャノピーと枠を接着します。次にＨ⑨を動かしてキャノピーに合わせます。 ○の部分が接点になるのでＨ⑨をキャノピーに合わせて様子を見ながら削ります。合わせ終わったらキャノピーとＨ⑨を接着します。Ｈ⑨と枠もしっかり接着してください。先に組み立てた首に頭部を差し込みます。

頭部の完成です。胸部の関節技のボールに差し込んでください。マンジェロを座らせてください。操縦桿を持たせる事で固定できます。
