１／４８　ガッシュラン組み立て図

体幹部の組み立て

1	■準備■　必要な物
2	パーツリスト
3	脚部の組み立て
4	体幹部の組み立て
5	頭部の組み立て
6	腕部の組み立て
7	手指・ライフルの組み立て
8	バックパックの組み立て













腰部

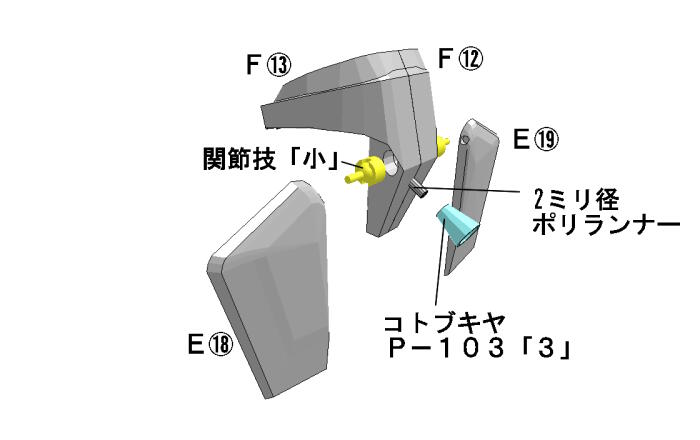

Ｆ⑫とＦ⑬を貼り合わせ接着します。後方に開いている2ミリ径の穴に2ミリ径ポリランナーまたはプラ棒を差し込みます。コトブキヤＰ－103バーニアノズル「３」の底面を２ミリ径のドリルで開口し２ミリの軸に差し込み固定します。Ｆ⑫とＦ⑬の側面の穴に関節技「小」の受け側の軸を切り取り入れて接着します。関節技は奥まで押し込みＦ⑫とＦ⑬にぴったり納めます。Ｅ⑱とＥ⑲の窪みを２ミリ径のドリルで掘り、関節技「小」のボール側の軸を差し込み接着します。

胴体用の関節の加工をします。関節技特大ロング「３」の受けの軸を約11.2ミリにカットします。特大ロング「３」は足首の関節に2本使っているので切り口が片側の物を使います。Ｅ⑳Ｅ21ｋの窪みに4.2ミリ径の穴を開けて図のように特大ロング「２」の軸を差し込み約2ミリの隙間をあけて接着します。

Ｅ⑳とＥ21にＰＣ－０４Ｂを入れて接着します。窪みに3ミリ径のポリランナーまたはプラ棒を差し込みます。Ｈ⑭の裏側の窪みを3ミリ径のドリルで貫通させないように掘り込み先に付けた3ミリ径の軸に差し込みます。Ｅ⑳とＥ21に接着してください。

先に組んだ腹部を腰部に通し、軸の長さを調整した関節技特大ロングを腰部のポリキャップに差し込み奥まで押し込みます。
胸部

Ｇ⑧の画像で記している部分がふくれているので周りに合わせて削ってください。

Ｇ⑧にポリキャップなどを取り付けます。ＰＣ－04Aを２個取り付けます。差し込む場所は３ミリ径のドリルで穴を深くしてください。背面にＰＣ－03Ａを取り付けます。ＰＣ－03Ａの軸の片方を1ミリほど残してカットします。ＰＣ－03Ａは胸部上面のＧ⑨で挟んで固定されます。横から見て斜めに傾くような感じではめてください。 G⑧の上面真ん中の窪みを3ミリ径のドリルで穴を深くします。関節技「中」のボール軸を差し込みます。隙間を2ミリほど空けて接着します。下面に関節技特大ロング「３」を接着します。Ｇ⑧の窪みを4.2ミリのドリルで貫通させてください。腰部に差し込んだ特大ロング「３」のカットした反対側のボール軸をＧ⑧と隙間無いように奥まで押し込み接着します。飛び出した上面の軸はカットしてください。

Ｇ⑧とＧ⑨を接着します。肩の窪みにＣ⑰とＤ⑪を押し込み接着します。Ｃ21とＧ①の2カ所の窪みを2ミリ径のドリルで穴を深くします。Ｃ⑲とＥ⑤を差し込み接着します。Ｇ⑨の前方側面の窪みに2ミリ径のドリルで穴を深くし 2ミリ径のポリランナーを差し込みます。Ｃ２１とＧ①をポリランナーに差し込みます。

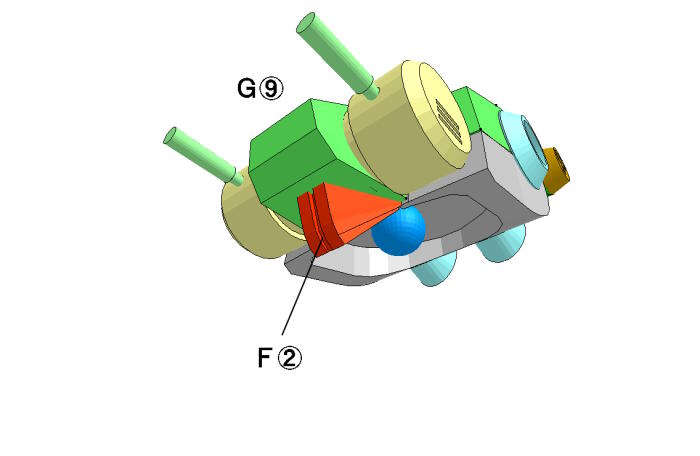

Ｇ⑨の下面にＦ②を接着します。

Ｃ２０と同型の部品は各袋に入っています。シリコン型の欠けが原因で複数入ってますので状態がよい物を使用してください。全部で5個使用します。Ｇ⑭には側面に2個穴が開いています。これは右側になります。窪みの穴を3ミリ径のドリルで深くして3ミリ径の軸を差し込みます。Ｃ⑳～を接着します。Ｇ⑮も同じように組み立てます。Ｇ⑭⑮を胸部のポリキャップＰＣ－０３Ａに差し込みます。Ｇ⑭⑮の軸は長くしてありますので奥まで差し込める長さにカットしてください。 F①とＧ②を胸部のモールドに合わせて接着します。上下がありますので図で確認してください。 F①とＧ②の窪みを2ミリ径のドリルで穴を深くして、 2ミリのポリランナーを差し込みます。コトブキヤのＰ－１０９バーニアノズル２の「１」の底面に2ミリの穴を開けて胸部背面の軸に差し込み固定してください。プラ棒をさして接着しても構いません。

完成している腰の関節技ロング「３」の受けに胸部底面の関節技ロング「３」のボール軸を差し込み体幹部の完成です。それぞれ脚部腕部を差し込んでください。
