ワンダーフェスティバル2009 夏 販売 1/48 ガッシュラン組み立て図 |
腕部の組み立て ポリパーツや関節技のランナーは使用しますので捨てないでください。 解説が前後する場合もありますので一度組み立て図を目を通してから 作業を始めてください。 |
1 | ■準備■ 必要な物 |
2 | パーツリスト |
3 | 脚部の組み立て |
4 | 体幹部の組み立て |
5 | 頭部の組み立て |
6 | 腕部の組み立て |
7 | 手指・ライフルの組み立て |
8 | バックパックの組み立て |
必要な袋 | |||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
右前腕部 | |||||||

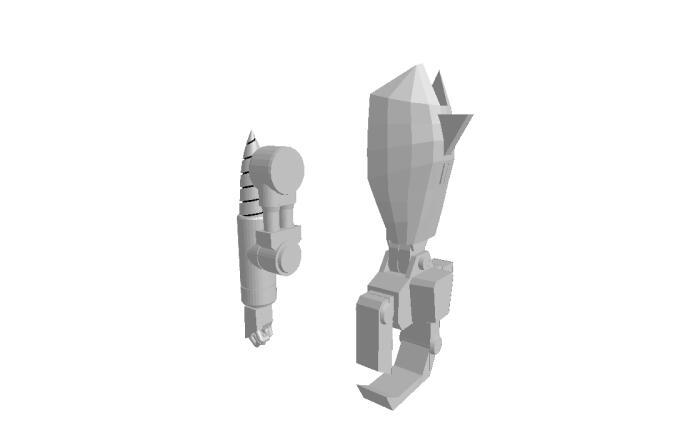

CDとCEに軸のPC−03Cを2個(手首側とドリル側)とPC−04Cを1個(ヒジ関節用)の 軸をCDCEにはまる長さにして挟み込みCDCEを接着します。 CBのドリル底面の中心に3ミリ径の穴を掘り 3ミリ径のランナーまたはプラ棒を接着します。 CDCEにドリルを差し込みます。 CFの窪みに3ミリ径の穴を貫通させます。 CFの側面図のように関節技「中」のボールが CFの底面に着くように差し込みます。 反対側には取り付け用の軸を差し込むので 関節技のボールの軸は適度な長さに切ってください。 (図を参照) CFに開口した穴に3ミリ径のランナーまたはプラ棒を接着します。 CFをCDCEに差し込んでください。 COの手首の窪みに3ミリ径の穴を関節技の軸の分掘ります。 手首交換をやりやすくするため穴の途中まで3.1ミリのドリルを使うと 良いでしょう。CGの手首に関節技「中」の受けの軸を通し、COに差し込みます。 CFの中の関節技に手首をはめ込みます。 |
|||||||
|
|||||||
右腕ヒジ関節 | |||||||
右ヒジ関節を作ります。 可動の為のスライド機構がありますが、重いライフルを持たせるため 見た目が気にならない場合スライドさせなくても良いかと。 ご自由に選んでください。 CKの四角い窪みにCLを接着し、CLの軸にPC−03Bの軸をカットした物を 差し込みます。 CJは四角い窪みの深さが違います。深い方がPC−03Bが 入る側に成ります。 PC−03Bを深い方にはめます。 浅い方の溝にNをはめます。 CKとCNの縁を接着します。 スライドさせる場合はJに接着剤が付かないようにしてください。 スライドさせない場合はCJを上にずらした位置で固定してください。 前腕の回転が出来なくなります。 CNにCMを接着してください。 |
|||||||
|
|||||||
右上腕 | |||||||

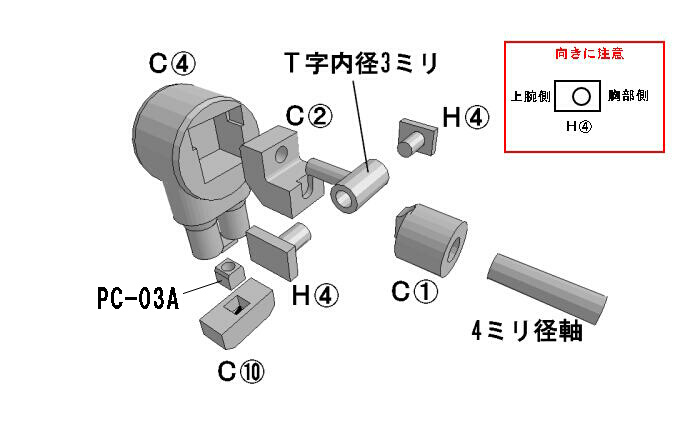

CAの窪みを3ミリ径のドリルで貫通させます。 コトブキヤのT字ジョイント内径3ミリをCAの穴に差し込みます。 CAから出た軸とジョイント側面はCAに合わせてカットしてください。 CAにC@を接着します。 C@の窪みに4.2ミリ径の穴を掘り、関節技ロングの軸を差し込み接着します。 接着後の軸の長さは約11ミリです。 HC2個をT字ジョイントに差し込みます。 HCの軸は中心にありません、向きを間違えないように(図を参照) 肩を上げる可動軸なのできつめに調整すると良いでしょう。 ただし材質の特性でジョイントが後で割れる可能性がありますのでほどほどに。 CIの中にPC−03Aの軸をカットした物を押し込みます。 CCが上に取り付けられますが、この時隙間が空くようなら 03Aの上面を適度にそぎ落としてください。 CCをCIにはめ込み接着します。 CCに先に組んだ肩関節を接着します。 HCとCCを窪みに入れて接着してください。 先に組んだヒジ関節と前腕とそれぞれ差し込み右腕を組み立ててください。 |
|||||||
|
|||||||
左上腕 | |||||||
肩関節部分は右腕と同じように組み立ててください。 E22とE23(図を参照向きに注意)でPC−03Aをはさみはみ出た軸は22・23に合わせて カットしてください。 FBの溝に奥まで押し込み接着します。 FBに肩関節を押し込み接着します。 |
|||||||
|
|||||||

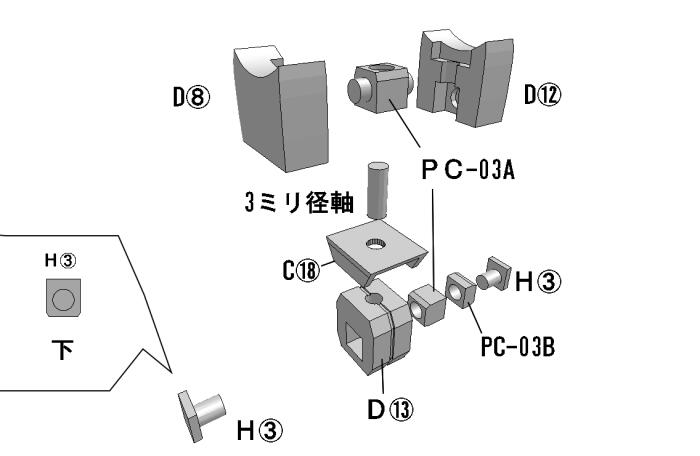

DGとDKの中にPC−03Aの軸を適度に切り取り入れます。 DGとDKを接着します。 CLの上面窪みに3ミリ径の穴を掘り、3ミリのプラ棒などを差し込み接着します。 CQを軸に通しLとNを接着します。 先に作ったDGとDKに差し込みます。 軸がずれているので回転させて形状を合わせてください。 DLの中にPC03−AとPC−03Bの軸をカットしたものを押し込みます。 Lからはみ出したポリキャップはカットしてください。 HBを図の向きにしてポリキャップに差し込みます。 先に作った肩にDGDKを接着します。 |
|||||||
|
|||||||
左前腕 | |||||||
DDとDEを接着します。 コトブキヤT字ジョイント内径3ミリを、E29に押し込みはみ出た部分を 削り落とします。そのジョイントを図の向きにしてGMに差し込みます。 |
|||||||
GLとGMを接着します。 先に作ったDDとDEをLMに後から差し込みます。 DDとDEにDFを取り付け横から3ミリ径ポリランナーを差し込みます。 ポリランナーはDFから少しはみ出るくらいの長さにしてください。 はみ出たランナーを取り付け位置にしてDMをDFに接着します。 CHにPC−03Aの軸を切り取った物を差し込みます。 GLMの下から差し込み03AがDCDにはまるようにして GLMとCHを接着してください。 DCDには接着剤が付かないように。スクイーズアームが動かなくなります。 DHをGM側に接着します。 位置は軸受けが着いているので2ミリのポリランナーをさして 決めてください。 |
|||||||
DIとHEをそれぞれ接着してください。 先に作った上腕のHBをGLMの窪みに差し込み接着します。 |
|||||||
|
|||||||
シールド | |||||||
関節技(中)をE30に通しFPに接着します。 FPにC27を接着します。 関節技を肩に取り付けたPC−03Aに差し込んで 左腕は完成です。 |
|||||||
