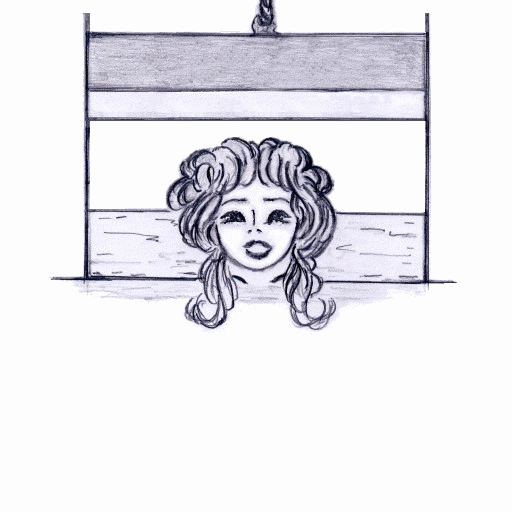

ギロチン お仕置きされるキャバ嬢ではありません。
洋物では良く出てくるアイテムですが、造り方によっては規模が、とても大きくなります。
ギロチンの刃を動かす事が重要です。顔の表情をメイクできっちり作ります。
照明当てで見せてから、首を動かしていきますが、ダラダラさせずに一気に動かします。
離れた首をどうするかは色々考えられます。それがオチになるので良く考えてね。

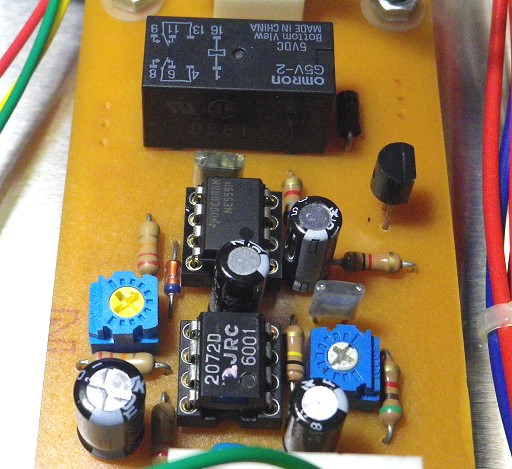

センサーアンプ基板 小さなスイッチ、フォトセンサーや振動センサーなど
小型で小さな電流しか扱えない部品を使う場合に増幅するアンプ。
これは、ロジックICレベルを 555 で受けてより大きい100mAクラスのトランジスタに変換。
さらにリレーを引いてより大きなパワーリレーなどを動かす出力としています。
555 はタイマーICなのでスイッチのチャタリング（バタつき）を吸収しています。
手前にある 2072D は音声電圧検出用のIC（音声レベル検出用集積回路）で、
便利なICですがまだあるのかなと思ったらまだ秋月にありました。
スイッチやフォトセンサーと音声振動を拾うピックアップも使えるようにした基板です。

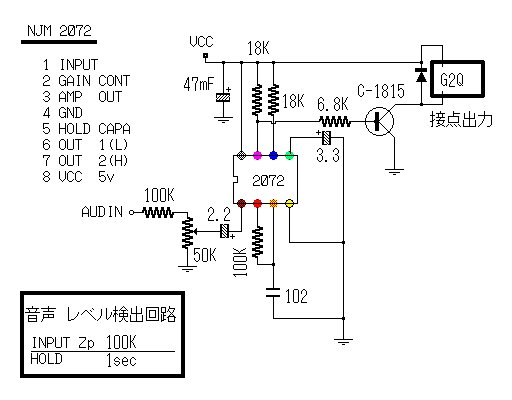

2072D 回路 上図の基板では、トランジスタの前にタイマIC555が追加されています。

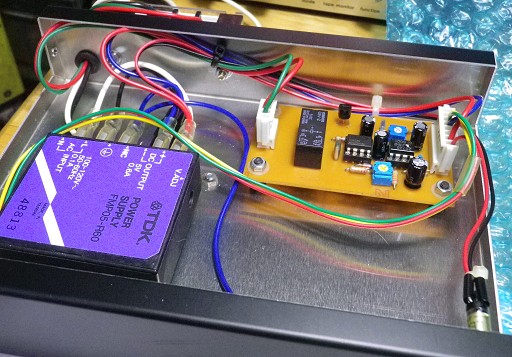

TDK の電源ユニットと一緒に組んだ例。入力部は電源から遠目の位置にしてます。
この電源は小さい容量でよい時に適当なコンパクトさで使いよかった。
現在は TDKラムダ株式会社
となっていますね。
http://www.tdk-lambda.co.jp/products/indexj.html

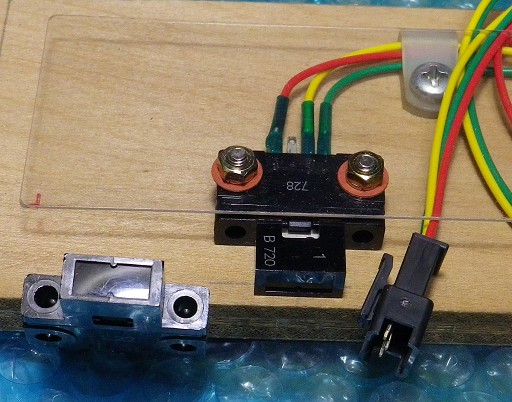

フォトマイクロセンサー オムロン 光学式の小さなセンサーの例です。
あまり大きな電流は引っ張れない（流せない）ので上記の様なアンプを使うわけです。
オムロンの現行品
http://www.fa.omron.co.jp/products/family/444/lineup.html
マイクロスイッチ リミットスイッチと言うこともありますが
赤いポッチのあるスイッチ本体はマイクロスイッチと言います。
ある程度の動作部、保護するためケースに組み込んだものをリミットスイッチと言うように思います。
オムロンの

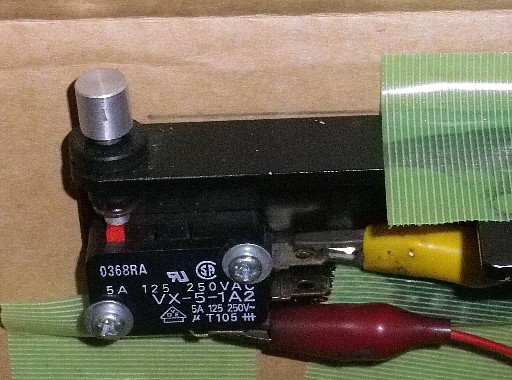

VX-5-1A2 動作の軽いものです。
https://www.omron.co.jp/ecb/product-detail?partNumber=VX

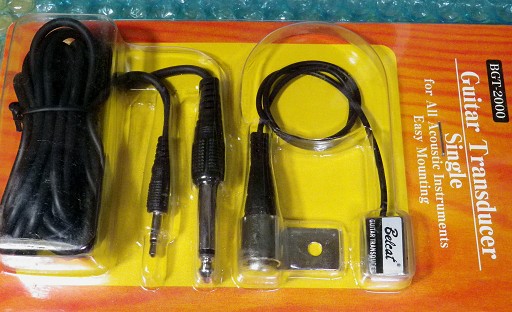

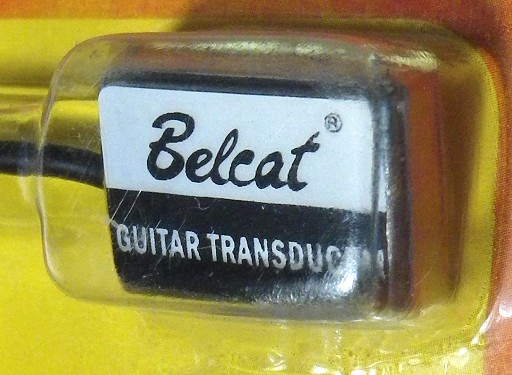

ギター用のコンタクトマイク（振動センサーとしてある程度使える）
性能の良い（高い）ものは3万円以上すると思います。これは安価なもの数千円と思いますが
まったく見つからなくなることも。アマゾンででていた 2千円。
ケーブルがそれなりで特に頑丈ではない常識的な強度なので曲げや引っ張りは注意します。
お賽銭箱 募金箱 コインを投げて大きな鈴やベル（鐘）当たるとイベントが起きる仕掛けなど.。

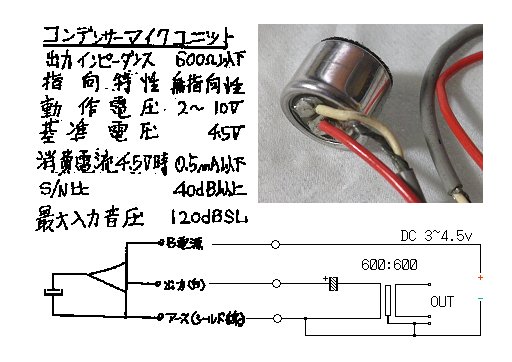

ECM エレクトレットマイクユニット 3線式
感度が良く使いやすいECMです。トランスを入れて長い距離を引っ張れるようにした回路。
センサーとして小さな箱にまとめたい時やエアモニター等に使えます。
電源が必要ですが簡易には単二の電池2本を一緒に組んでおけば結構持ちます。
単一なら、たぶん忘れるくらい持つのではないかな。
３線式と２線式があります。これは3線式です。
電池2本で動きますが、3本又は4本使うと音質はよくなるはずです。
考察：発信機を持った提灯
お化け屋敷といえば、懐中電灯とか、ペンライトとかあります。
縁日感出してサイリウムなども良いですね。ふたりしてサイリウムもってお化け屋敷とかね。
さて．． お化けの出やすい提灯 です！！
無線/赤外線発信機モジュールが仕込まれていて、寝ているお化けも起こしてしまいます。
タイマーつきの豆電球の入った提灯、ランタン。明るすぎる LED は塗料などで減光して使います。
電源は充電式バッテリーとなるかなですが、LEDを上手く使った場合そんなに食わないし、
微弱な電波や赤外線であれば単一型乾電池とコスト考察するのも悪くないと考えます。
充電池の価格と充電（管理運用）の人件をどうみるかなんですけど、私は乾電池アリと見ます。
途中で消えるかもしれない、頼りない提灯。
お稲荷さん
お化け屋敷の前段から深層部へ入るゲートの役割をします。
お賽銭を上げて道中の無事をお願いしましょう。
では、いってらっしゃいませ〜

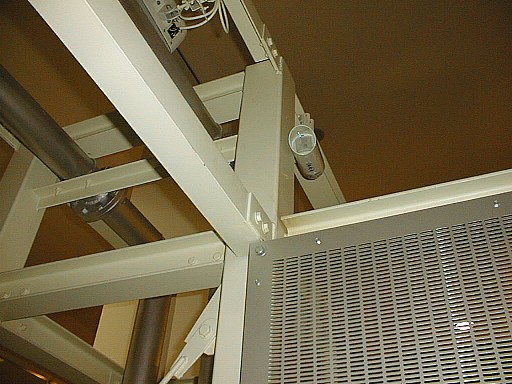

遠くを狙えるセンサー １５メートルの様です。 人感センサーと言うらしい。センター上右横筒形のもの。
竹中エンジニアリング株式会社のセンサーでした
http://www.takex-eng.co.jp/ja/products/item/8452/
スカイニー CH-003 に低音部を補強する考察 Mixed-Woofer
お化け屋敷の音効では効果を強く出すためにトランペットスピーカーを使うことがあります。
スカイニー CH-003 は良く音が飛ぶのと頑丈なのと小さいのと安いので重宝しますが、
音質をピュアは無理です。なので、低音の出るボックス型と組み合わせたりしてカバーします。
現場ではBGM系に使うボックス型との位置関係を工夫したりします。

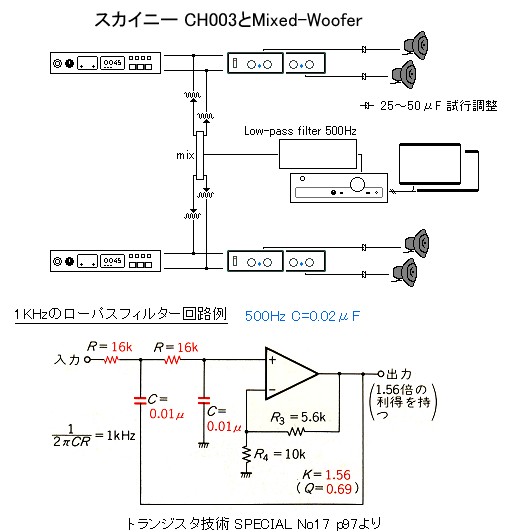

ここでは左右混合して、緩やかなローパスフィルターを通した音をボックス型から出しています。
上の図では、隣り合う２景も混合しています。
ボックス型の配置はゲスト導線に向けてあれば概ねでいいです。
低い音は回り込んでくるので、シビアに方向を考えないで、面白い音場を作ることを狙います。
ローパスの周波数は CH-003 の下端見当で 450Hz としていますが、低域の雰囲気を
プラスするなら周波数特性は無視して 150Hz 位まで引き下げたほうが面白いと思います。
パトライト BSVシリーズ
スピーカーと一体型の小型アナウンスマシンとして使えます。（大音量が必要でない場合）
音声ファイルに mp3 を使います。音質はモノラル、対応ビットレートは 32k と
64k です。
パトライトを使うには、若干知識（資料）が必要です。資料はパトライトのwebサイトで入手できます。
資料のダウンロードは会員登録（無料）が必要です。
パトライトBSVweb頁
http://www.patlite.co.jp/product/detail0000000318.html
通さない人形 思い人形
通さない通さない々々と、つぶやいている首吊り人形たちの通路。
地灯りは、とても暗くするか無しで、足元灯で進路を示します。思い人形を押しのけて進みます。
宙に浮いている感じなのは、車椅子が通過できる余地を確保するためです。
床面までの背丈のある人形にする場合は、迂回のバイパス路を考えるようにしましょう。

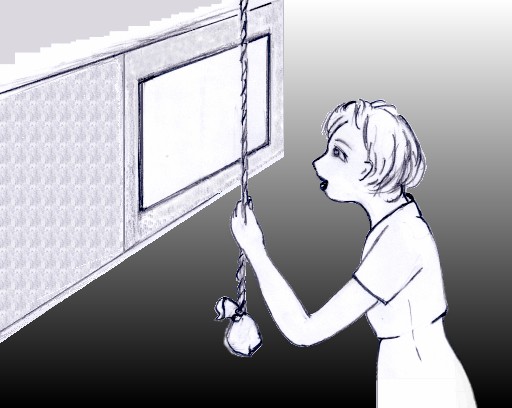

ゴーストスコープ
ハーフミラーから覗いて綱を引いておどかします。綱の先には鳴り物や人形仕掛けなどを置きます。
最終景までクリアしたゲストが楽しめる、ラストおまけの景というのが作りやすいのですが、
ゲストの入場間隔や間仕切り導線を工夫してルート途中に設定することも出来ます。
もうばればれのハーフミラーですが、知ってる々々、この窓ハーフミラーだよね、
と思ったら、窓が開いてキャストに驚かされる逆ドッキリもあります。
ビデオカメラとディスプレイというのもありますね。
この場合、トリックで収録しておいた映像 Video で逆ドッキリという仕掛けも出来ます。

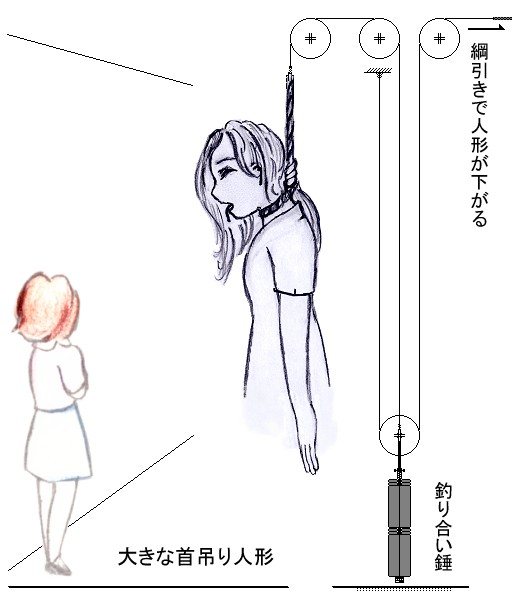

操演仕掛け 大きな首吊り人形
人形をリアルな人背丈にすると造型衣装、髪結い化粧メイクと手が抜けません。
手間を掛ければほんとに怖いものが出来ますが、背丈をデフォルメして大きく作るも一法です。
BOSE社の以下の製品は終了しているようです。
サポートURL
https://www.bose.co.jp/ja_jp/support/products/bose_home_theater_support/bose_2_speaker_home_theater_support/acoustimass-5-speaker-system.html
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
- - - - - -
市中在庫はまだあるようで（2020 10 16）通販サイトに出ているのですが、いずれは中古品などを探すことになるでしょう。

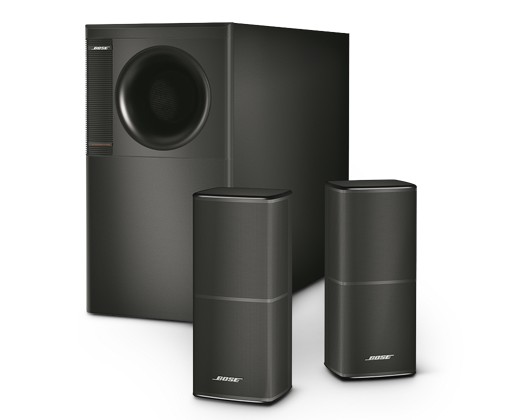

BOSE Acoustimass 5 Series V system
ボーズ社のスピーカーで低音部をまとめて1つのウーハーユニットから再生するもの。
スピーカーの設置場所に苦しむ時に低音を犠牲にせずに解決できます。
古くは３Dという言い方もありました。
中高音用のユニットは小さいので小さなスペースしかとりません。
これはLR２ｃｈ左右のユニットがあります。（図は右側のみ。左も同じようにユニットがあります）

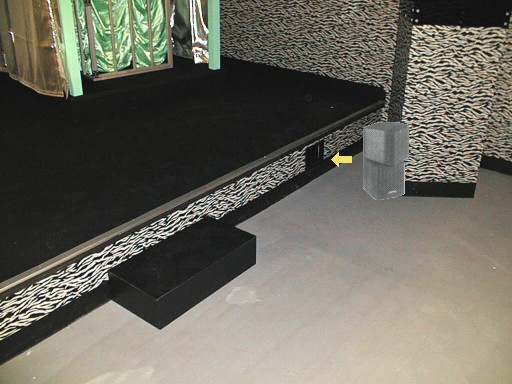

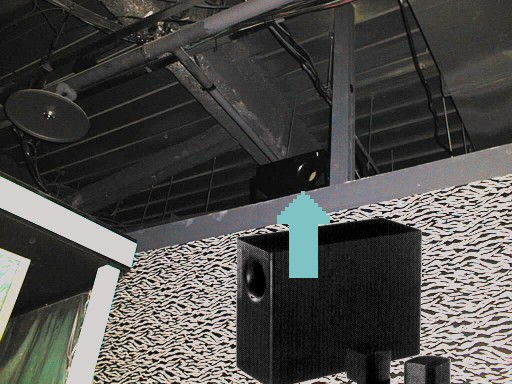

低音ユニット 方向の感じにくい低音部だけを再生するので置き場所はかなり自由に選べます。
右側の天井に設置してあります。
意外と良い感じに出来るのでお奨めです。
設置説明の画像の機材は少し前の型です。
衝撃音発生機 第１集にも記載しているもの。ここではシャシーケース組込の感じを。
２Uのケースに組んだ状態。右のTimer部で発音版を叩く時間を設定しています。
１回の発音後次の発音を受け付けるまで３〜４秒の不感時間を作っています。
５wのアンプ（トランペットSP１本用）内臓で集音のピックアップは１つでやっています。
第１集に載せた構造イメージ
ピックアップが２つあるのは振動を伝える接続材の長さで音質を変えているからです。
Bull Bull Sound

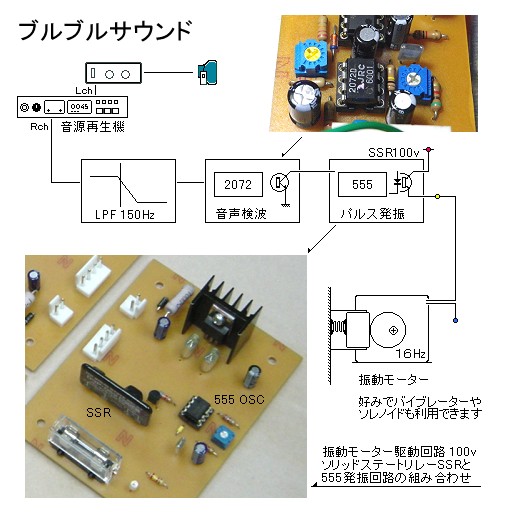

音が出るときに振動をブルブルと出すようにする体感的な効果機器の考察です。
ここでは低い音と同調して振動効果を作るように考えて見ます。
図中に 16Hz と書いてあるのは目安です。
電話の呼び出し音ベルのピッチと思ってください。１秒間に１６回鳴るのです。
昔のベルはリンガーが大きさ違いで二つあるから、１回でリリンという具合に鳴ります。
その感じだと図の様なモーター式だと秒３２回転かもしれないですね。
この辺は色々やってみて導くことになります。
音声を検波（検出）した信号は細かく暴れる部分があるので、５５５で均して使います。
さらに、４Hz〜１/２Hzパルス列にするのを考ますが、この辺はモーターの作りで変わってきます。
回転数はギヤ減速で作るように考えます。良い感じで打音できる回転数が作れるかな？ですね。
費用的にパルスモーターとかではありませんけど使えたら面白いな〜
大声出し太郎 ボイスエフェクト
景やりくりなどで低予算で何とかしたい所ができた時、音効だけでと言われることあります。
導線や角コーナーのとり方が巧みであればある程度の事はできますが高等技術なんですね。
やっぱり、何かしらのキャラクターがいないとイカンですよ。ワーとボイスエフェクトを使うとして
ダンボールに描いた絵でもいいから作りましょう。点滅する LED くらいは連動させてね。
ボイスエフェクトでないＳＥでも可能ですが、まったく別の考え手法となりここでは触れず。
予算が無いので音だけでいけないかい？って大声出したろか！！
