ワンダーフェスティバル2010 冬 1/48 ベイブル組み立て図 |
腕部の組み立て 左手を作ります。右手も同じように組み立ててください。 |
1 | ■準備■ 必要な物 |
2 | パーツリスト |
3 | 脚部の組み立て |
4 | 体幹部の組み立て |
5 | 頭部の組み立て |
6 | 腕部の組み立て |
7 | 手指・ライフルの組み立て |
8 | バックパックの組み立て |
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||

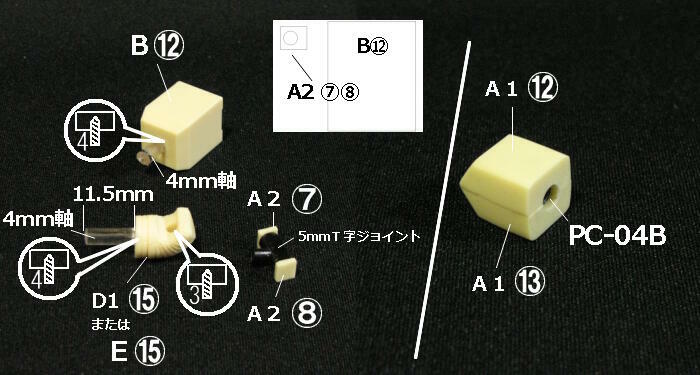

関節技特大の4mm経のランナーを切り出し軸にします。 D1NENに3ミリ経のドリルで貫通させないように出来るだけ深く 彫りこみます。(3mmと成っていますが2.9ミリできつめに穴を掘っても良いです) コトブキヤ5mmT字ジョイントの軸をD1NENの穴の長さに合わせカットします。 差し込みゆるい場合は瞬間接着剤で固定してください。 T字ジョイントにA2FGを差し込みます。 向きはイラストの通り。BKに差し込み接着します。 A1KLの中にPC−04Bの軸を適度な長さに切り、差し込みKLを 接着します。 |
||||||||||||||
|
||||||||||||||
A2EにBJ−05Aを押し込みます。この時後から差し込むBJ−05Dが 入らなくなるため、05Aの入り口をデザインナイフで広げてください。 A2Eに05Aを差し込んだまま05Dが入るサイズにしてください。 BEFJを接着しA2Eを接着します。 A1QA2Dの側面くぼみに1mmドリルを貫通させます。 Qのくぼみに3mmドリルで貫通させないように彫りこみ3ミリ経ステンレススプリングを入れます。 長さは強めにDを押し上げるくらいに。 QNに開けた1mmの穴に真鍮線を通し固定します。 A1MにA1Qを差し込みます。 Mの溝にA2AをQの刻みに合わせて置きます。 A2Aを押すようにスプリングをセットします。スプリングの長さは 強めにA2Aを押すように長めにしてください。 スプリングをセットしたときスプリングの力でパーツが飛び出さないように気をつけてください。 |
||||||||||||||
|
||||||||||||||

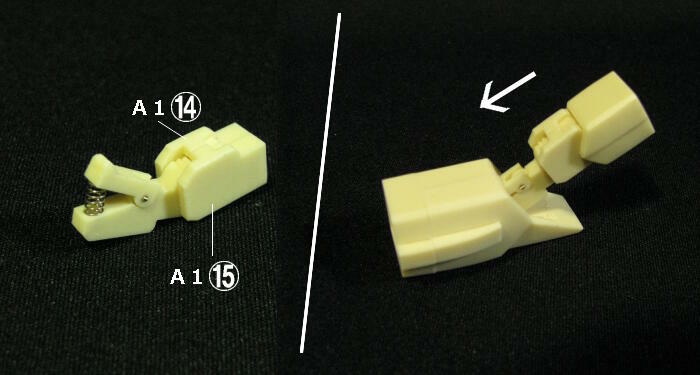

MNを接着します。(上腕で固定するので接着しなくても大丈夫です) 中の構造物が接着されないように気をつけてください。 MNに先に作った上腕部を差し込み接着します。 ヒジ関節下の洗濯ばさみ状のパーツを押さえ込み、前腕の奥まで押し込みます。 |
||||||||||||||
|
||||||||||||||

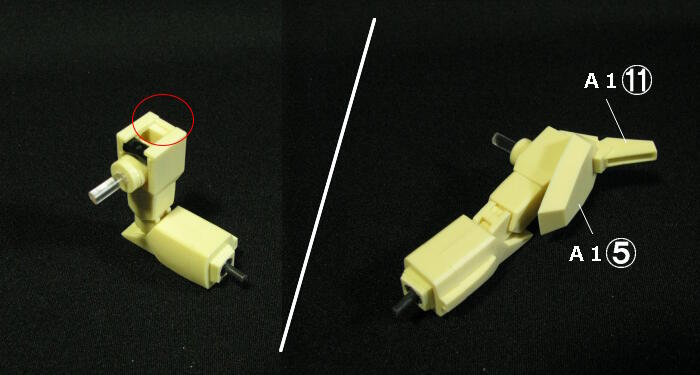

肩を上腕に差し込みます。肩の軸は上腕に差し込み隙間が出来ない長さに カットしてください。 画像の赤丸の溝部分の成型が上手くできていない場合 A1Jがはまるように彫刻刀などで削り取ってください。 A1@とDを接着して左腕部の完成です。 右も同じように組み立ててください。 |
