ワンダーフェスティバル2010 冬 1/48 ベイブル組み立て図 |
脚部の組み立て ベイブルの脚部を作ります。 |
1 | ■準備■ 必要な物 |
2 | パーツリスト |
3 | 脚部の組み立て |
4 | 体幹部の組み立て |
5 | 頭部の組み立て |
6 | 腕部の組み立て |
7 | 手指・ライフルの組み立て |
8 | バックパックの組み立て |
|
|||||||
|
|||||||
|
|||||||
|
|||||||
|
|||||||
穴を開けるときの指示マークです。 非貫通と貫通があり数字はドリルの経です。 |
|||||||
|
|||||||
足首の組み立て (左右共通です) | |||||||
それぞれ接着します。 関節技特大ロングは A1のBとCのPC−04A差し込みます。 メッシュパイプの基部は2ミリのプラ棒またはスプリングなどを差し込み コトブキヤの外径2.5ミリのメッシュパイプを適度な長さに切り 2ミリの軸に差し込み接着してください。 画像は左右つなげてありますが真ん中でカットしてください。 |
|||||||
|
|||||||

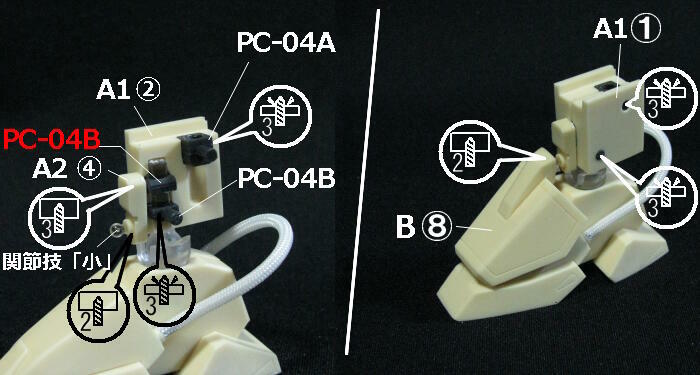

A1@とAの側面に3ミリのドリルを2カ所貫通させ PC−04AとBを穴に差し込みます。 A2Cは裏側上を3ミリドリルで貫通させないぎりぎりの深さまで彫りこみます。 同じく表側下も2ミリドリルで貫通させないように彫りこみます。 赤字のPC−04Bは片方だけ軸を切り取ります。 残った軸はA1@Aから出るようにして A2Cの3ミリの穴に差し込みます。 この時A1@AとA2Cに隙間が出来ないように PC−04Bの軸の長さを調整してください。 A2Cの表側下の2ミリ経の穴に関節技小のボールを差し込みます。 ボールを根本まで差し込むと甲アーマーが動かなくなるので ある程度隙間を空けてください。 BGの取り付け部に2ミリドリルを彫りこみ関節技小の受けが BGに隠れるように奥まで押し込みます。 関節技の切り込みは縦に成るようにして A2Cのボールに取り付けます。 A1@Aの側面から出ているPC−04ABの軸をカットします。 |
|||||||
|
|||||||
A1EFの向きに注意してください。出っ張りが下方向になります。 側面4カ所に2ミリのドリルを貫通させます。 A1GとHの側面のくぼみも2ミリのドリルで貫通させます。 ビスでそれぞれのパーツを固定します。 ホームセンターで2x10か2x12のナベビスを購入してください。 店によりビスのセット内容が異なるらしくビス・ワッシャー・ナットのセットの場合は2x10を使います。 ビス・スプリングワッシャー・ワッシャー・ナットのセットの場合は2x12を使います。 通し方は2x10の場合、 ビス→ワッシャー→F→GまたはH→E→ワッシャー→ナットになります。 2x12の場合は、ビス→スプリングワッシャー→ワッシャー→F→GまたはH→ E→ワッシャー→ナットになります。 適度にビスを締めて可動部の固さを調整してください。 A1EとFはビスを締めて一度決めてからそれぞれ接着してください。 その時GとHを一緒に接着しないように注意してください。 |
|||||||
|
|||||||

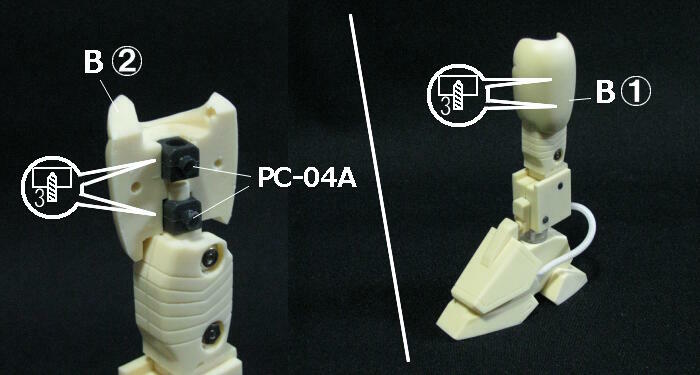

B@とAの内側4カ所に3ミリドリルを彫りこみます。 PC−04Aの軸を適度な長さに切り@Aに差し込みます。 @とAを接着してください。 |
|||||||
|
|||||||

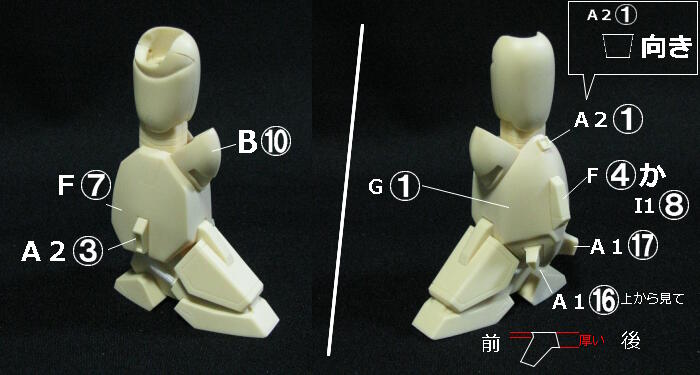

FFとG@を接着します。それぞれのパーツを向きに注意して接着してください。 ヒザ関節をスネフレームから取り外し、FFとG@をフレームにかぶせます。 ヒザ関節を差し込み、足首のメッシュパイプを下腿部とスネフレームの間に入れて 脚部の完成です。 右脚部も同じように組み立ててください。 |
|||||||
|
