頭部をつくります |
1 | ■準備■ 必要な物 |
2 | パーツリスト |
3 | 脚部の組み立て |
4 | 体幹部の組み立て |
5 | 頭部の組み立て |
6 | 腕部の組み立て |
7 | 手指・ライフルの組み立て |
8 | バックパックの組み立て |
|
|||||||||||
|
|||||||||||
|
|||||||||||
|
|||||||||||
|
|||||||||||
|
|||||||||||

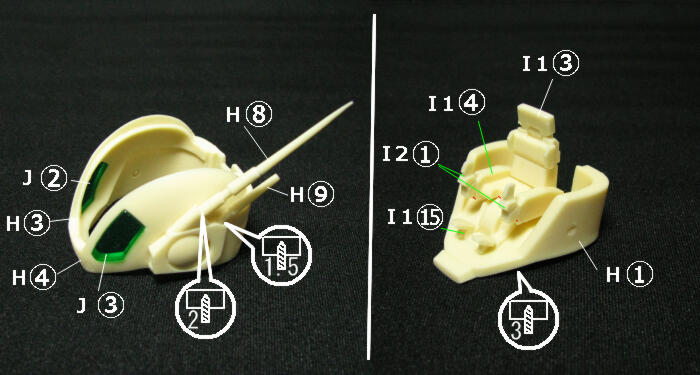

HBCを接着します。 BCの側面キャノピーをはまる内側のバリをきれいに取り除きます。 JABキャノピーが段差無くはまるようにすり合わせ接着します。 HC側面に2ミリ経1.5ミリ経ドリルで彫り込みます。 HGHを穴に差し込み接着します。 I1CにコントロールレバーのI2@を接着します。 ラインがCに引いてあるのでそれに合わせて接着してください。 画像には赤い印が付いている部分がラインの位置です H@の裏面くぼみに3ミリドリルで彫り込み、プラ棒などを差し込み接着してください。 H@にI1Nをくぼみに合わせて接着します。 H@のシート座面が収まる場所にラインが引いてあるので それに合わせてI1Cを接着します。 画像には赤い印が付いている部分がラインの位置です I1BをI1Mに接着します。 |
|||||||||||
デビットを組み立てます。それぞれ接着してください。 キャノピーヒンジパーツに穴を開口します。 |
|||||||||||
「あ」 3ミリ経のスプリングを約7ミリの長さに切ります。 HLの出っ張りは後方に成ります向きに気をつけてください。 「い」 パーツをはめ込みます。接着はまだしないでください、仮組です。 赤丸の部分成形が甘いのでキャノピーフレームを動かしたときに 画像のように入り込むようにHJを削ってください。 「う」 コトブキヤのT字ジョイント内径2ミリの軸か、ポリパーツの2ミリ経のランナーなどを 差し込みます。 赤枠のHLの向きを確認してください。前方に隙間ができます。 「え」 先に組み立てた頭部の外装と内装を接着します。 仮組状態のヒンジを後部の溝に差し込み 確実にスライドが作動するか確認してください。 差し込むとカチッと音がします、引き抜かないように上下に動かしてください。 仮組のヒンジを接着します。 中のHLに接着剤が絶対に付かないようにしてください。 |
|||||||||||
キャノピーをデザインナイフなどで慎重に切り出します。 原型に合わせてデザインナイフを入れてください。 その時側面と全面は残します。 白いラインの場所です。 後面の赤枠も原型に合わせてカットします。 原型からキャノピーを外す場合に原型の下から 3ミリのドリルで貫通させないように彫り込み キャノピーの縁に爪をかけてドリルを右か左に傾けてください。 くるっと原型が回り外れます。 キャノピーの内側出っ張りにI1Lを接着します。 |
|||||||||||
キャノピーとフレームを接着します。 首に頭部を差し込み、キャノピーのヒンジを差し込んで頭部の完成です。 |
