| ワンダーフェスティバル２０１１ 冬 １／３５ 零式 |
腕部の組み立てに必要なパーツです。 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
| 1 | ■準備■ 必要な物 |
| 2 | パーツリスト |
| 3 | 脚部の組み立て |
| 4 | 体幹部の組み立て |
| 5 | 頭部の組み立て |
| 6 | 腕部の組み立て |
腕部の組み立て（左腕） |
 |
| Ｈ１⑧に２ミリの穴を開けて関節技小の受けを押し込みます。 Ａ１④と⑤は後で組み立てても良いです。 Ｈ１⑨にＨアイズなどのレンズパーツを接着してください。 |
 |
| Ａ１⑥の緑の線に対して垂直に４ミリの穴を掘り関節技特大ロングの②を 差し込みます。上の段で Ａ１④と⑤を組み立ててしまったら特大ロング②は ここでは接着しないでください。 スプリングの長さはＡ２①が入る溝より少し長いくらいの 長さで。組み立て時に①を飛ばしてなくさないように。 |
 |
| 肩関節を組み立てます。 Ｈ２⑫にＨアイズなどのレンズパーツを接着してください。 |
 |
| Ｋ①の真鍮パイプと関節技中のボールを差し込みます。 かなりきつめなので万力や金槌などで押し込みます。 Ｋ①の真鍮パイプと関節技中に軸を切ったＢＪ－０５Ａを押し込みます。 Ａ１⑭⑮の中に組み立てたボールジョイントを入れて接着します。 ＰＣ－０３Ｃを画像の用にカットしてセットしてください。 上腕のカバーを肩関節に差し込みます。 関節のシーリングの部分に上腕の上部かぴったり合うように すり合わせてください。肩関節の差し込まれる部分を削ると ぴったり合います。 |
 |

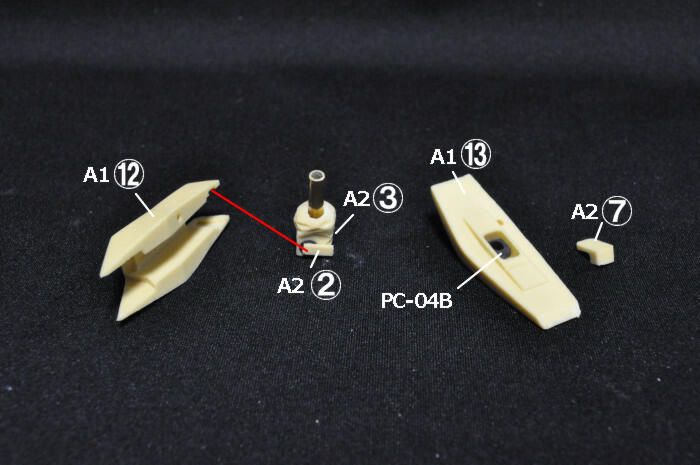

| ヒジ関節にＡ２②③を画像の向きにして差し込みます。 方向に注意してＡ１の⑫にヒジ関節を押し込み関節に付かないように 接着します。 ⑬は左腕用でシールド取り付けようの穴があります。 右側にはありません。 |
 |

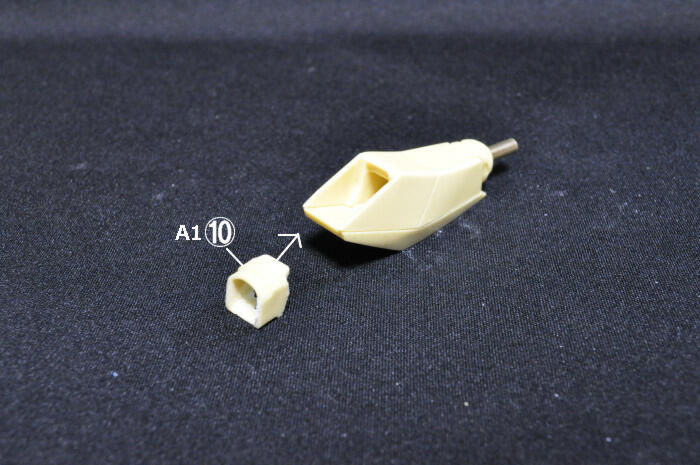

| Ａ１⑩の中をヤスリでパーティングラインをきれいに消してください。 前腕部分に組み合わせて接着します。 |
 |
| 関節技はシリンダー側に傾くように取り付けるので緑とピンクの線を参考に ２ミリの穴を貫通しないように彫り込みます。 スプリングは抜き手を固定するための物なので余り強く押さない長さにします。 仮組をして前腕に差し込み自然に腕が落ちない位にしてください。 リード線などでデコレートしてください。 |
 |
| 手を取り付けて抜き手を差し込みます。 肩関節に肩アーマーを接着します。 赤いラインでシーリング部分と肩アーマーの位置を合わせてください。 |
