| ワンダーフェスティバル２０１１ 冬 １／３５ 零式 |
体幹部の組み立て |
| 1 | ■準備■ 必要な物 |
| 2 | パーツリスト |
| 3 | 脚部の組み立て |
| 4 | 体幹部の組み立て |
| 5 | 頭部の組み立て |
| 6 | 腕部の組み立て |

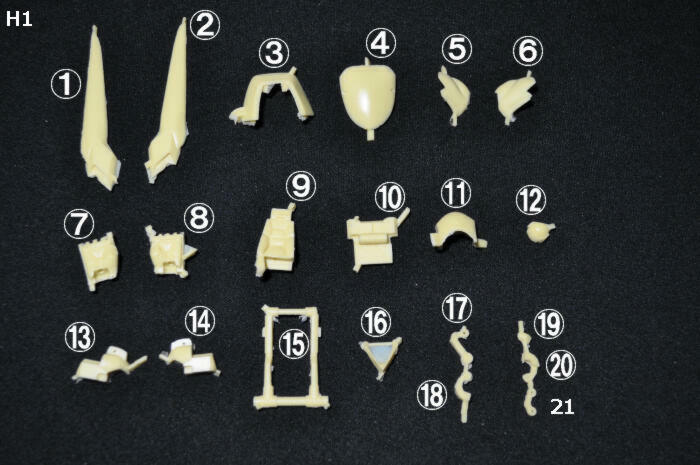

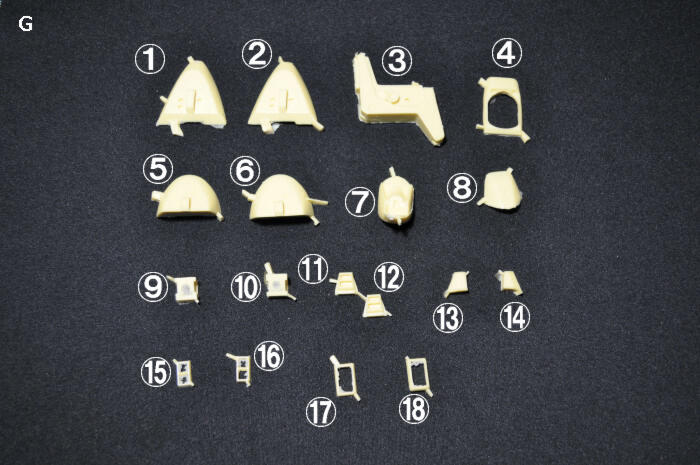

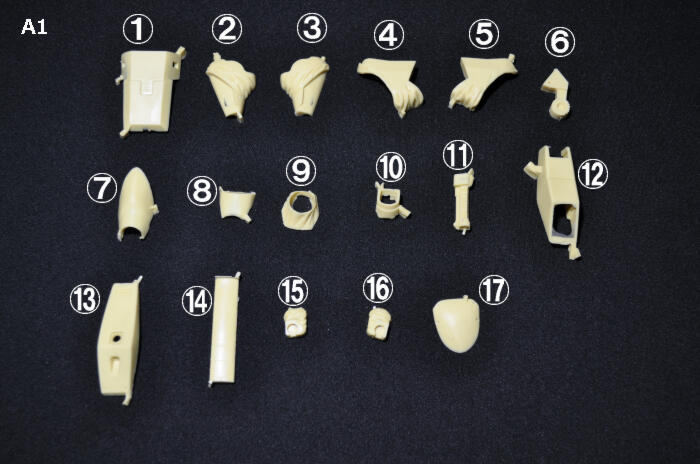

体幹部の組み立てに必要なパーツです。 |
 |
 |
 |
 |
 |
 |
 |
 |
| 頸部の組み立てです。頭部の方は「頭部の組み立て」の方で。 Ｇ⑦の3ミリ径の開口は垂直ではなく前方に傾けて開けてください。 |
 |
 |
 |

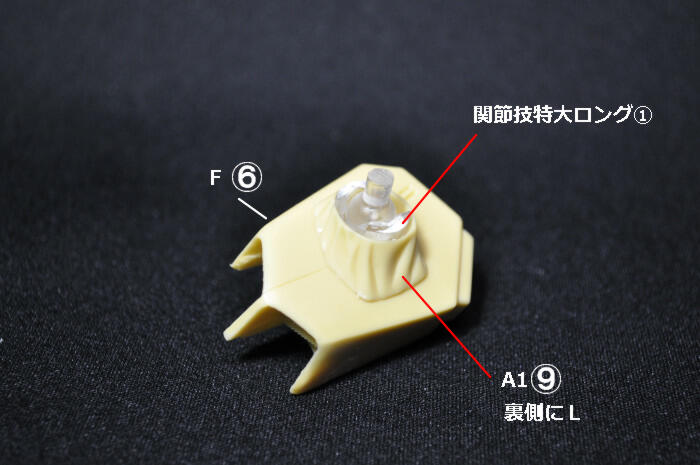

| ⑨は向きに気をつけて押し込みます。 |
 |

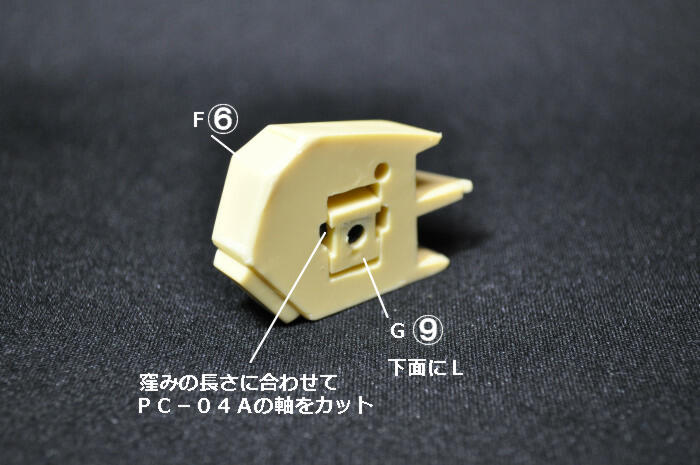

| 特大ロングを差し込みＧ⑨の角度を決めてＧ⑨をＦ⑥にがっちり接着して固定してください。 |
 |
| Ｆ⑤⑥の内側に3ミリけいの穴が開いているのでポリランナーを差し込みます。 Ｉ①の側面左右に3ミリの穴を開けてＦ⑤⑥を取り付けます 左右のダクトに隙間が空くので赤い丸の部分4カ所を様子を見ながら 削ります。 |
 |

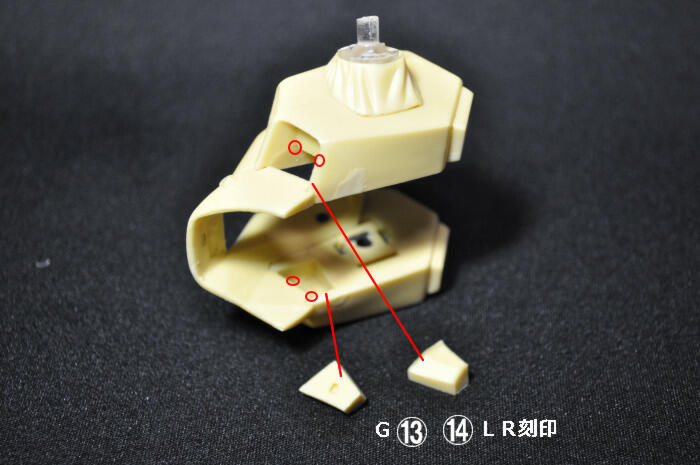

| 上段のダクトと同じように下段のダクトも調整し 内側からＧ⑬⑭をＬＲを間違えないように接着します。 |
 |

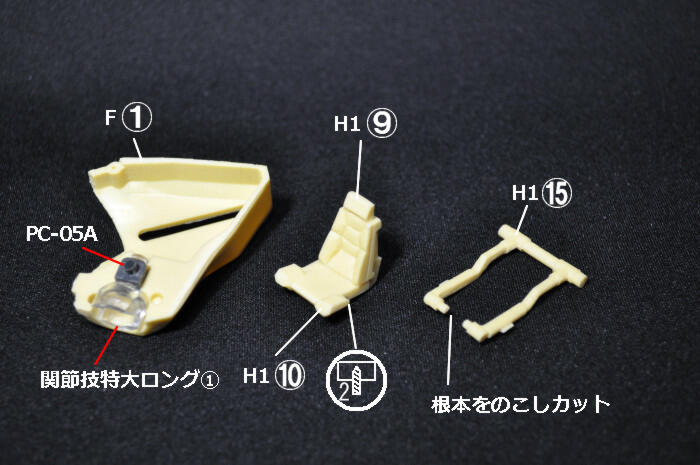

| Ｆ①にポリキャップと関節技を入れます。 シートＨ1⑩の下面に2ミリ径の穴を開けＨ１⑮の受けにします。 ポリランナーなどを使っても良いでしょう、固めにしてシートを保持させてください。 キットにフットペダルや操縦レバーは付いていません。プラ板などで製作してデコレートしてください。 |
 |
| ⑰⑱⑳は画像を確認して向きを間違えないようにしてください。 可動軸は真鍮線かコトブキヤのＤ－１２１のポリ軸を使用します。 |
 |
| このような配置になります。 |
 |

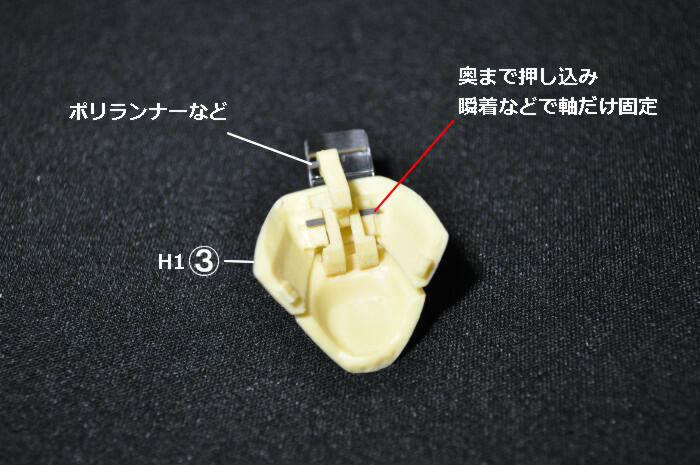

| 可動軸は奥まで押し込み瞬間接着剤で軸を覆うように接着してください。 そのときヒンジとＨ１③と接着しないように注意してください。 |
 |
 |
| 位置を確認して胸部パーツを接着します。 |
 |
 |
| 胴体の完成です。 |
