構想が大きくなりすぎ、具体的な構造・使用する材料などがまとまらず、何度も孫から「もう出来た？」と催促の電話があり、彼らが忘れた１１月になってようやく完成しました。
水車を作る
|
☆ 水受けと腕木
・腕木は厚さ３ミリ、幅２０ミリの板材使用
・水性ニスを塗布
・２ミリのボルト、ナットで計量カップを取り付け
・必要数 … ８個
☆ 枠を作る
・材料は厚さ６ミリ
・大きい枠の外形寸法 …１５０ミリ
・小さい枠の内径 …シャフトの丸棒の直径
・水性ニスを塗布
・必要数 …各２個
・円形は糸鋸を使用して切り出す
・作業台にクランプで固定すると作業しやすい
・板厚が薄く割れやすいので注意して作業
☆ 水車を組み立てる
 | |  |
・大きな枠と小さな枠が同心になる様に
・４５度の角度で中心から放射状に正確に
３６０÷８＝４５度
・耐水性を考慮してエポキシ系の接着剤を
使用 | | ・もう一組の枠を上から重ねる
・接着剤が固まるまでクランプで押さえる
または、上に重しを置き固定する |
|
|
杵（きね）を動かす仕組み
|
☆ 仕掛けの全体像
・二組の杵・臼をセット
・二つの臼が交互に働く 軸の「杵押し上げレバー」を１８０度異なる位置に付けた
下の写真は右の杵が上がっている状態
・二つの臼の大きさを変えると音の高さが異なり楽しめる
杵を動かす仕組み全体 |
☆ 杵が上下に動く仕組み
・杵は水車回転で軸に付けられた「杵押し上げレバー」で押し上げられる
・軸が回転し突起が上にまで来ると外れて臼に向かって落下する
☆ 杵の形
・杵には軸の突起で押し上げられる様に溝を作る
・溝の上部は杵の名が手方向に直角に
・下部は軸の突起の回転を邪魔しないように斜めに削る
・杵が回転して溝が軸の「杵押し上げレバー」とずれない様に回転止めをつける ・下の写真を参考にして下さい ↓
杵はこの様に加工する |
☆ 仕掛けの構造
・二枚の「杵ガイド板」で杵を垂直に支えている
・杵ガイド板の間（手前）に水車の軸がある ［写真右を参照］ →
・軸のレバーが杵の溝を押し上げて、杵は上に上がった状態
もう少し軸が回転すると杵は落下する
・杵の下には臼が取り付けられている
右の写真は仕組みを上から撮影したもの
右上の写真と異なり杵が下りた状態
・水車の軸の「杵押し上げレバー」（竹ひご）が見える
・杵ガイド板の穴には杵の回転止めが通る小さな溝がある
|
|
杵を動かす部品の加工
|
☆ 軸受け
・板の厚さ６ミリ
・軸を通す穴は軸がスムーズに回る様に軸より僅か大きな穴を空け、蝋をぬる
・穴の位置は水車の半径より１５ミリ程上に空ける
・長さは柱より５ミリほど短くする（屋根をはめ込む溝を作るため）
組み立ての項を参照
☆ 臼
・動作音を軽快にするために堅い材質の広葉樹を選んだ
庭の椿の剪定枝が保存してあったので利用（これもリサイクル？）
・上部を掘り床板に接着
☆ 杵
・杵の直径１５ミリ …水車の軸と同一材料を使用
・杵を動かす仕組み「杵の形」を参照
☆ 杵のガイド板
長さは床材と同じにする
・上下２枚
・臼の位置を決め、杵が臼の中央に落ちる位置に穴をあけ
穴は杵の直径よりも僅か大きくあけ、蝋を塗る
・杵の回転を防ぐため杵に付けた「回転止め」の通る溝を空ける
前記した杵を動かす仕組み「杵の形」、「仕掛けの構造」を参照
☆ 軸の加工
・軸の材料は直径１５ミリの丸材
・杵の位置に併せて、杵を押し上げるレバー（竹ひご）の取り付け穴を空ける
・軸受け板の内側に軸を止めるストッパーの取り付け穴を空ける
詳細はストッパーは組み立ての項で説明
☆ 軸のストッパー加工
・軸受けと接触して回転するので摩擦を減らすため
ローラー構造とした
・心棒として竹ひご、心棒の周りを回るローラーを篠竹
・ローラーが外れない様に心棒の端に銅線を巻く
|
|
水車小屋の構造
|
☆ 着脱式の屋根
・杵を動かす仕組みの改良、修理のために屋根が取り外せる構造とした
☆ ログハウスをイメージした壁
☆ 仕掛けの動きが見える窓
☆ 入り口の引き戸
☆ 神社に似せた屋根
|
|

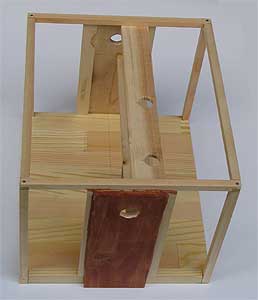

水車小屋の骨組み
|
☆ 骨組みを組み立てる
・床は１５ミリのパイン集製材を使用
…小屋の安定のため重さが必要
・柱は８〜１０ミリ角材
・軸受けは（ペイントしてある）厚さ６ミリ
柱だけでは強度がないので軸受けもここで
取り付けています。
作り方の説明は後の項にあります。
・軸受けの左右には壁材を取り付ける板を内側から
貼り付けます。
写真のペイントしていない部材
・各部材の寸法は正確に
・各部材は直角に組み立てる
小屋のベースとなるため慎重に組み立てます。
写真は杵ガイドも組んだ状態になっています。
後ほど説明しますのでここでは無視してください。
☆ 軸受け
・長さは柱より５ミリほど短くする
屋根をはめ込む溝を作るため
|
|
杵を動かす仕掛けの組み立て
|
☆ 軸受け板の取り付け
・床の中央に直角に組み付け
・反対側の軸受け板を組み付ける時、
水車の軸を通してスムースに回るかを確認してから固定する
☆ 杵ガイド板の組み立て
・水車の軸の中心と杵の中心の距離は２０ミリ空ける
・二枚目のガイドの組み立ての時、杵を組み込んでみてスムースに上下するかを確認
☆ 杵の組み立て
☆ 水車を組み込む
・水車に軸を組み込み、エポキシ系の接着剤で接着する
水車と軸の直角度に注意
・組み立てた水車を組み込む
☆ 臼の取り付け
・杵が臼の中央に当たる位置に接着する
☆ 杵を持ち上げるレバーの取り付け
・水車の軸に「杵押し上げレバー」を付ける、竹ひご（竹串）を使いレバーの長さ１０ミリ
・取り付け穴に押し込むだけで接着しない
☆ 動作確認
・水車を軽く回して動作確認をする
・スムーズに動かない場合は修正する
☆ ストッパーの組み込み
・最後にストッパーを組み込み仕掛けは完成
・軸受け板の周辺の写真を参照 ⇒
|
|
壁を作る
|
☆ 杵を動かす仕組みを取り外す
・水車（軸ごと）
・杵
☆ 壁板を貼る
・幅２０ミリ、板厚３ミリ
・交互に１０ミリずつ出っ張らせてログハウスの
イメージとした
・窓と入り口は板張りの過程で作る
☆ 窓枠を作る
・
☆ 入り口の引き戸を作る
・戸には開閉のため取っ手を付ける
・引き戸の上下のガイドを作る
上のガイドはL字型、引き戸がスムースに動ける
隙間を作る
下の写真を参照 ↓
|
|
屋根を作る
☆ 取りはずせる構造の屋根
・屋根の材料はシナベニア
・４５度の勾配
・小屋に固定する出っ張りを作る
・小屋とピッタリの寸法に仕上げる
のがポイント

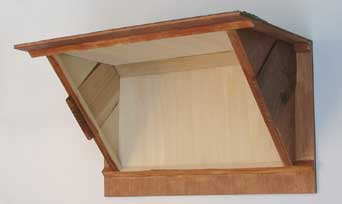

右の写真は斜め下から撮影した
屋根の木組み ⇒
☆ 屋根材を探す
・最も目立つ場所、古いイメージと
風格を醸し出す屋根材を検討
・牛乳パックを短冊に切り、板葺きの屋根風な雰囲気を狙った …リサイクルの牛乳パック
☆ 屋根材を加工する
・牛乳パックを３０ミリ幅、長さは牛乳パックの高さ（９５ミリほど）の短冊に切る
・表裏ともサンドペーパーを当て、コーティングを剥がす
屋根の風合いを出し、接着し易くする
・１０ミリ幅、長さ１５ミリの切込みを入れる
・チョコレート色のつや消しタイプの塗料を塗る
☆ 屋根材を貼る
・屋根材に塗った塗料が完全に乾いてから、貼り付ける作業を開始
・屋根の下部から屋根材を１０ミリずつづらし（２０ミリ重ねる）貼り付ける
屋根材が三重に重なって屋根の風格が出る
貼り付けの状況は下の写真を参照 ↓
☆ 棟木と幅木を接着して完成
| |
|
| 水道の水を動力にクルクル、カタカタコットン 軽快に稼動中
|
記事の無断転載お断り、初版掲載 ２００６年１１月 |
