牛乳パックで作るCD,DVD,MD 収納ケース

世界に一つしかないCDケース

　しかし、机の上や棚に置いてみると安っぽく、個性もなくインテリア
として最低の品物です。

　もっと個性的で、勿体ないと思う心を満足させるために牛乳パックで
作りました。
作り方のサンプルとして紹介します。
これを参考に種々工夫を加えると、世界に一つしかない収納ケースが
出来上がります。

　少々の手間と根気が必要ですが、それだけ楽しみも増します。
皆さんも作りませんか。

用意する材料、工具・治具 ☆　材料 　①１０００ミリリットル入りの紙パック 　　・ケースのボディを作る牛乳パック　…　２個 　　　同一の銘柄のものが良い…銘柄によって紙質やサイズが少し異なる。 　　・仕切り板を作る牛乳パック　…　１個 　②ダンボール 　　・使用済みのダンボール箱 ☆　工具・補助材料 　　①カッター 　　②物指し 　　③曲尺 　　④洗濯ばさみ・文具のクリップ　…　大きさの異なるもの多数欲しい 　　⑤サンドペーパー 　　⑥木工ボンド ☆　治具（じぐ） 　　牛乳パックを貼り合わせた部分を固定する治具を作って使用する 　　①治具 　　　　使用した固定用の治具 … ベニアなどで各々数個作る 　　②牛乳パック用作業台 　　　上の写真のように幅６５ミリのやや厚手の板を作業台にし牛乳パックを、差し込んで 　　　加工します。 　　　牛乳パックを切ったり、貼り付ける作業が容易になります。

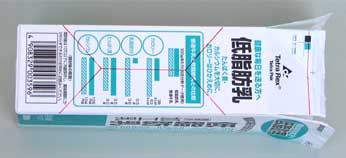

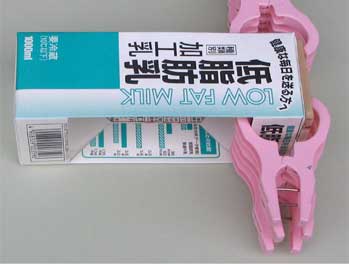

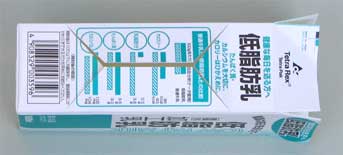

外枠を作る ☆　外枠は二つの牛乳パックを繋げて作る 　　CDのプラスチックカバーの大きさは１２４×１４２ミリ、一方牛乳パックは約７０×７０ 　　２個繋げることにより奥行き１４０ミリの外枠を作る。　…　最初に掲げた写真を参照のこと 　　手前側の外枠と奥側の外枠は形状が異なった加工が必要となる ☆　牛乳パックを切る 切り取り線と切り開いた蓋の部分 　 　①蓋の部分の四隅を切り開く 　②切り開いた蓋の部分を、胴から３５ミリの長さに切りそろえる。…　切り取り線を赤線で示す 　③CDの挿入口を作る 　　・挿入口の高さは１２６ミリ…CDの高さ１２４ミリより少し大きく 　　・幅は牛乳パックの幅いっぱいにする 　　・切り取ってしまうのでなく、写真の赤い切り取り線に従って切る 加工後の様子 　　・奥側に使う牛乳パックを切るのはこれで終わり 　　・手前側に使う牛乳パックは反対側の面も切る ☆　切り開いた部分を内側に折り、ボンドで貼る 　　外枠の強度を増すために切り開いた部分を内側に折り接着する 　①貼り合わせる部分にサンドペーパーをかけて接着力を増す 　②折りやすくするため、折る部分に１千枚通しで折線を付ける 　③木工ボンドを均一に塗り、固定用の治具を当て、ピンチで固定する 側面の部分を接着し固定した様子、洗濯ばさみが活躍 　③上下の部分も折り曲げて接着する 　　注 : 接着面積が広く、牛乳パックは通気性、吸水性がないので接着剤の固化には時間が 　　　　かかります。接着後１２時間、理想的には２４時間固定してください。 ☆　蓋の部分を閉じる 　　切り開いたままになっていた蓋の部分を閉じる 　①貼り合わせる部分にサンドペーパーをかけて接着力を増す 　②印刷が美しい部分を上にする 　③外枠の四隅が直角になるようにし、固定用の治具を当て、ピンチで固定する 　　・蓋の部分には折り目が付いているので、強めに押さえて折り目を伸ばす 　　・内側には３枚ほどの治具の板を入れて、ピンチで挟めるようにする 強めに押さえるため、６個の洗濯はさみで挟んだ ☆　完成した外枠のパーツ 上は奥側の外枠、下は手前側の外枠

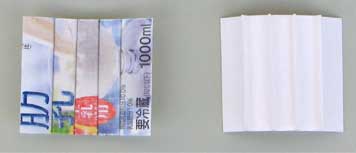

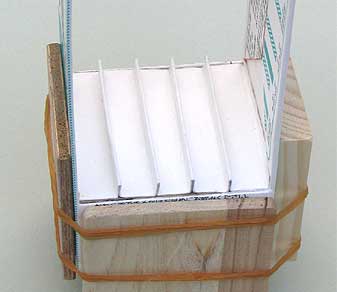

仕切り板を作る ☆　仕切り板の製図 　①材料の牛乳パックの面いっぱい、幅約６８ミリを作る 　②CDの入る幅は１３ミリ、仕切りの高さ６ミリとする 　　　…　この寸法で５枚のCDを収納するケースとなる 　　・青は谷折り（９０度）、赤は山折り（１８０度）の折線 　　・間隔 　　　右から１５、６、６、１３、６、６、１３、６、６、１３、６、６、１５ミリの間隔 　③折りやすくするため、折線に千枚通しで折り目を付ける 折線を製図したパーツ ☆　折れ線に沿って正確に折る 　①裏側（折れ線を書いていない面）にサンドペーパーをかける 　②折線に沿って定規を当てて正確に折る ☆　１８０度に折った部分を貼り合わせる 　①ボンドを塗ってクリップでつまむ様にはさみ固定する 洗濯はさみ、クリップで固定 貼り合わせた仕切り板、左は裏、右は表側 　②裏側にダンボール（６９×６９ミリ）を貼り、強度を持たせる 　③仕切り板は上下に使うので２枚必要…手前側だけに仕切り板を使う ☆　底板と天井板 　①奥側には仕切り板でなく、底板と天井板を使う 　②牛乳バックから６８×６８ミリのパーツを切り出す 　③裏側にダンボール（６９×６９ミリ）を貼り、強度を持たせる 　④上下に使うので２枚必要…奥側だけに使う ☆　仕切り、底板と天井板の組み込み 　①上下の仕切り板を組み込み接着する…手前の外枠 　②奥側の外枠には底板と天井板を組み込む 組み込まれた下側の仕切り板、四方から固定治具を当てる

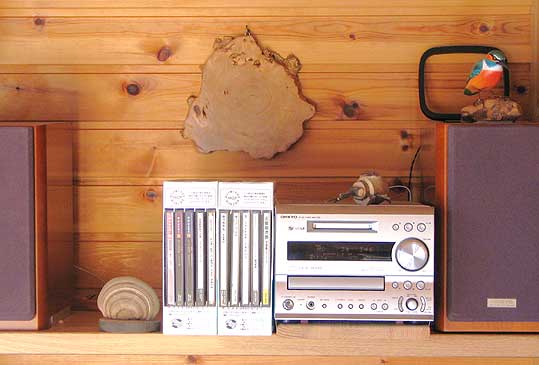

二つの外枠を連結（接着）して完成 ☆　接着して完成したCD収納ケース ☆　２個を横に連結 　①高さと幅のバランスが悪いので横に連結 　②収納数も１０個に増えます 　 ミニコンポの横に置いてみました、私の好みに合って満足！

MD収納ケースを作る ☆　MDを上下二段に１２枚収納する MD 収納ケース ☆　CD収納ケースを参考に 　①寸法など多少の違いはありますが、基本は同一 　②独自の工夫を行い、個性的な収納ケースを期待

記事の無断転載お断り、初版掲載　２００７年　１月
