ＬＩＢＲＥＴＴＯ ＳＳ シリーズには，ＨＤＤとして標準は２.１ＧＢが搭載されています。
今となっては狭くなってしまったので，換装しました。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

その換装レポートをここに報告いたします。


お約束ですが，以下の作業は私ＴＤＡが行って成功はしましたが，これをごらんになって作業をした
としても，当方は何の保証もしませんし，責任を負いません。義務もありません。
すべてその作業をした各自の責任のもとで行動してください。

また，現段階では，「ハイバネーションからの復帰」ができていません。








大丈夫ですね？




では，換装レポートです。

…の前に【序章】

ご存知のように，ＬＩＢＲＥＴＴＯ ＳＳシリーズには６.３５mm厚の超薄型２.５インチＨＤＤが内蔵されてい
ます。容量は２.１ＧＢです。
この容量を増やすには，従来は８.４５mm厚の８ＧＢのＨＤＤ(TOSHIBA MK-8113MAT)が外観を損ねず何とか換装
できる最大容量でした。(しかも「裏削り」が必要)
私も最近までは「裏削り」の筐体を入手することによって８ＧＢに換装して使用していました。
ところが，最近，何気なしにＷＥＢを回っていると，「１.８インチＨＤＤがある」という情報が目につきました。

今のところ東芝と日立の２社が出荷しているとのことです。両方とも「１.８インチ」なのですが，注意しないといけないのは，

・東芝製のはコネクタが２.５インチとはアサインが全く違う　→変換コネクタがあるらしい
・日立製はコネクタは２.５インチのと全く同じ。ただし，ネジ位置が異なる。

ということでした。

ならば，ターゲットは日立のに決定です。正式にはHitachi HGST の Travelstar C4K40-20 という型番だそうです。厚さは７mm。
ちなみに４０ＧＢ以上のものも発売されていますが，こちらの厚さは９.５mmだそうです。
今まで８.４５mmのＨＤＤを入れていましたから，２０ＧＢのものはサイズ的には問題ありません。
裏削りしていない筐体の場合は０.６５mm厚くなりますのでそのままでは若干の問題が起きそうです。

さて，このＨＤＤの入手ですが，手っ取り早くするために，これが内蔵されている製品を探すことにしました。すると，
アイオーデータから HDMX-U20 というのが売られていたそうです。(現在は生産終了しています)
これをオークションでチェック。入手しました。

＜写真１＞
これがその製品(HDMX-U20)です。(パッケージ)

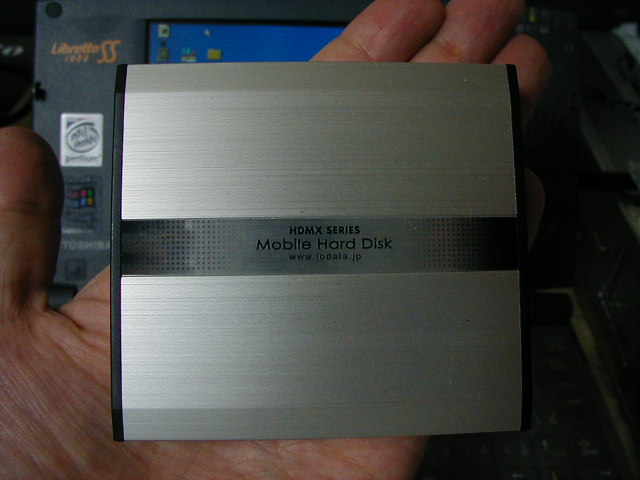

＜写真２＞
かなり小さいです。


とりあえずまっとうな使いかたもしてみましょう。接続してみます。

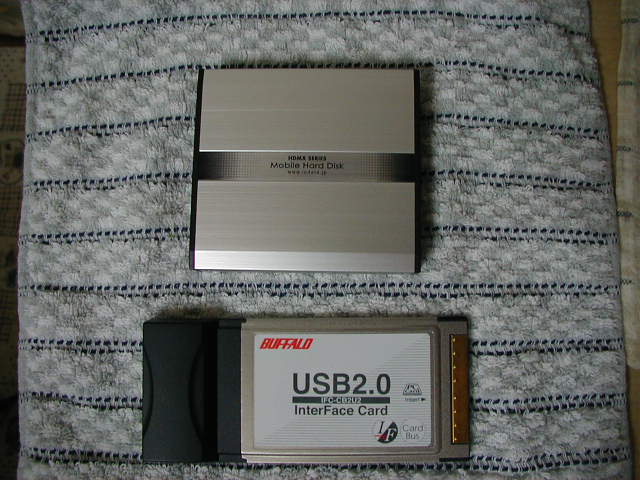

＜写真３＞
Ｌｉｂｒｅｔｔｏ ＳＳはＵＳＢコネクタを標準では装備していないので，インターフェースを用意します。
せっかくのＵＳＢ２.０対応製品ですから，ポトリではなく，２.０Ｉ／Ｆを使います。

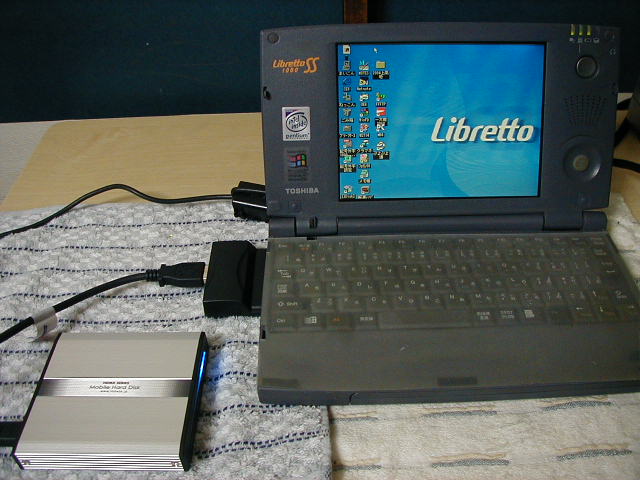

＜写真４＞
接続してみました。バスパワー接続ですから，電源アダプタの心配がなく，持ち運びに便利です。
このまま使ってもいいくらいです。(^^;)

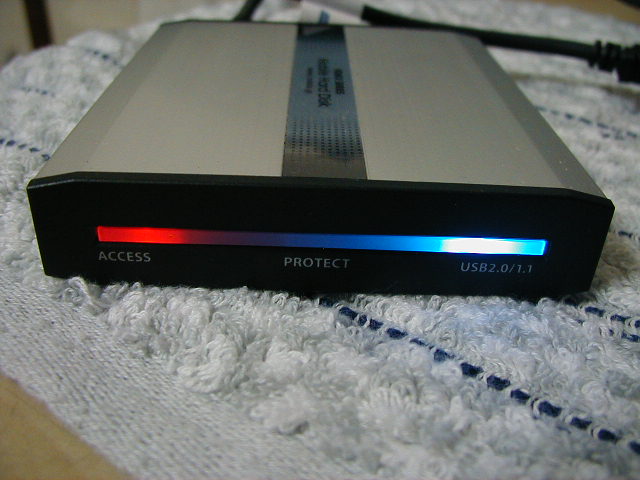

＜写真５＞
イルミネーションもきれいです。このまま使ってもいいくらいです。


さて，このまま使ってもいいくらいなんですが，名残惜しいですが作業開始です。

【本題】

＜写真６＞
分解開始です。ＨＤＤ筐体側面にあるネジを４か所はずし，前後の面のパネルをはずします。


＜写真７＞
プリント基板がアルミ筐体内部のレールにきっちりおさまっています。

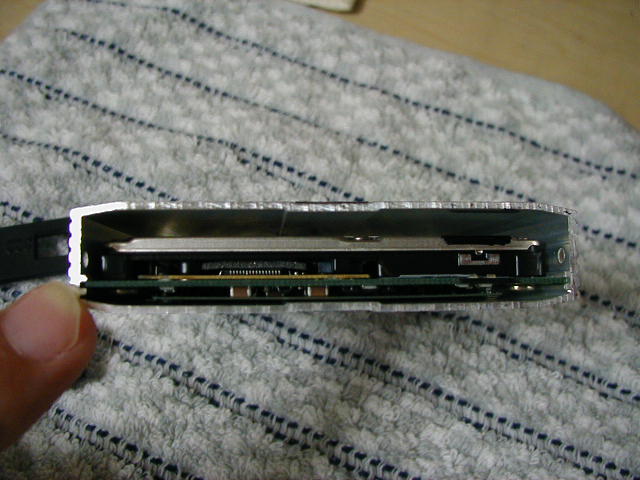

＜写真８＞
拡大写真。このレールに沿って基板をスライドして中身を取り出します。

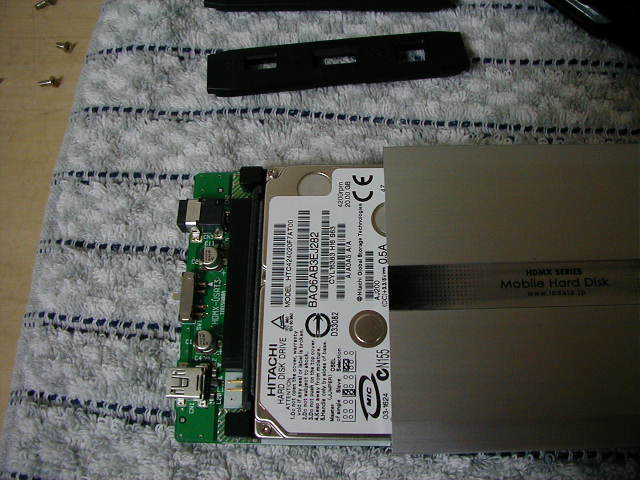

＜写真９＞
ＨＤＤが出現しました。


＜写真１０＞
基板全体。

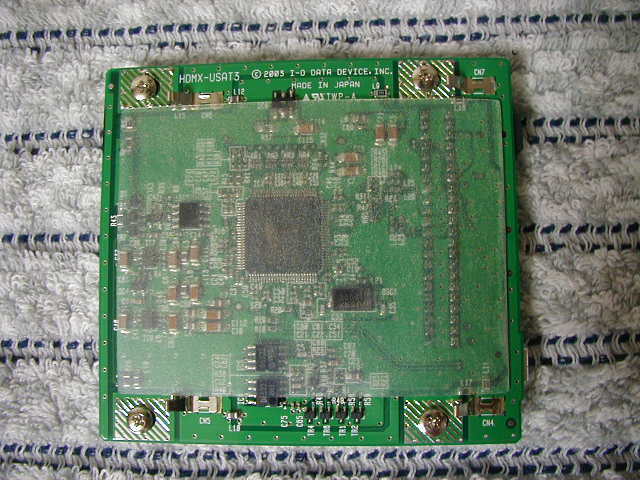

＜写真１１＞
裏返すとＨＤＤを固定しているネジが４つ見えます。これらをはずします。


コネクタからていねいにＨＤＤを取り外します。

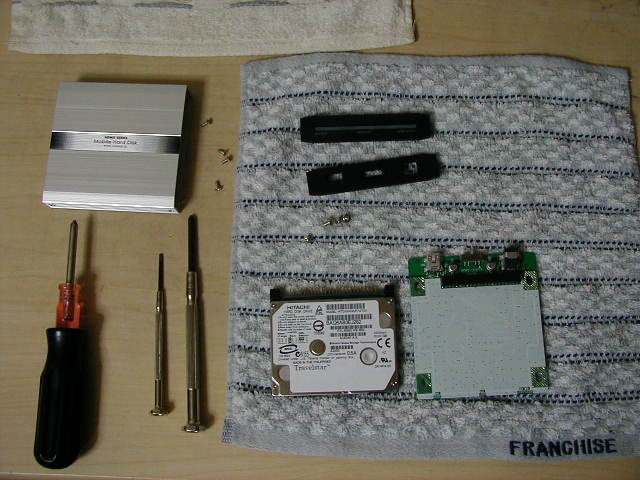

＜写真１２＞
分解完了。



ＬＩＢＲＥＴＴＯ ＳＳ 側も分解し，内蔵されていたＨＤＤを取り外します。

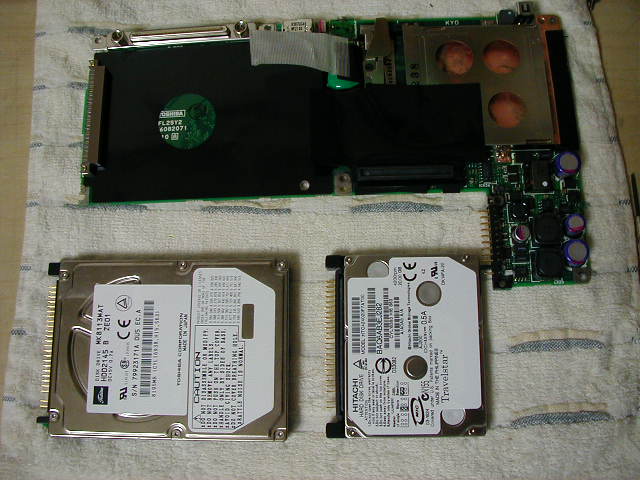

＜写真１３＞
ＳＳの基板とＨＤＤ。


さて，この１.８インチＨＤＤを２０ＧＢきちんと使うにはいくつかのワザが必要なようです。
ＬＩＢＲＥＴＴＯ ＳＳ のＢＩＯＳが古いため，そのままでは８.４ＧＢまでしか認識しないらしいです。
解決方法としては，３つほど候補があります。

１…Ｗｉｎｄｏｗｓ２０００をインストールする
　　ＷＥＢで見つけた方法です。これがいちばん手軽なようです。
　　ただ，私は２０００を持っていません。(^^;)
２…HITACHI FEATURE TOOLを使う。
　　これもＷＥＢで見つけた方法です。ＬＩＢＲＥＴＴＯ Ｍ３ではこの方法で成功したらしいです。
　　ただ，実際に作業してみると，ＳＳではHITACHI FEATURE TOOLがこのＨＤＤに対応していなかったようで，
　　使えませんでした。
３…他のパソコンでＦＤＩＳＫ，フォーマット，システム転送，ファイル転送をする。
　　私が実行したのはこれでした。ＶＡＩＯノート(PCG-803)にこの１.８インチＨＤＤを接続(外付けではなく，
　　内蔵させる)し，起動ディスクでコマンドプロンプトからＦＤＩＳＫで領域確保(アクティブにするのを忘れ
　　ないで!)，フォーマット，システム転送をしました。
　　その後，外付け状態にしてＷｉｎｄｏｗｓでＬＩＢＲＥＴＴＯ ＳＳのＨＤＤの内容をごっそりコピーします。

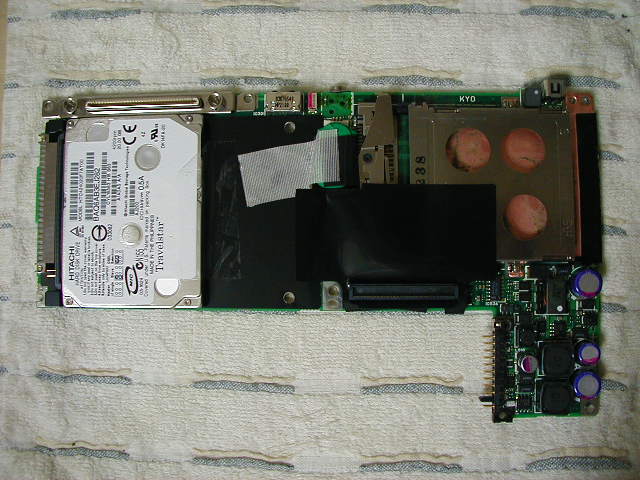

＜写真１４＞
ファイルコピーが終われば，ＬＩＢＲＥＴＴＯ ＳＳに１.８インチＨＤＤを装着します。
ネジ穴の位置が合わないので，テープで固定しています。(透明なので見えにくいです)
あまり気にすることはないとは思いますが，固定しなければ，使用中の振動などでコネクタから外れたり，
コネクタが曲がったりする可能性もあると思います。


ＬＩＢＲＥＴＴＯ ＳＳを組み立てます。

Ｗｉｎｄｏｗｓ９８の場合，このままでは起動に失敗します。(途中で止まります)
次の手順で直ります。
１…ＳＡＦＥモードでＷｉｎｄｏｗｓ９８を起動します。
　　(起動できるはずです。起動しなければシステム転送などを再度するほうがいいと思います)
２…[コントロールパネル]-[システム]で「デバイス マネージャ」の中の「ハードディスクコントローラ」
　　に設定されている「TOSHIBA extended IDE controller」というのを「標準 IDE/ESDI ハードディスクコント
　　ローラ」に変更します。
３…Ｗｉｎｄｏｗｓを再起動します。


これで作業は完了。ハイバネーションからの復帰ができない以外は今のところ問題なく使えています。




この内容についてのご質問，ご意見などは，TDA-NETWORK掲示板 コンピュータ通信 へどうぞ。
