競技場の照明模型実験-1-1

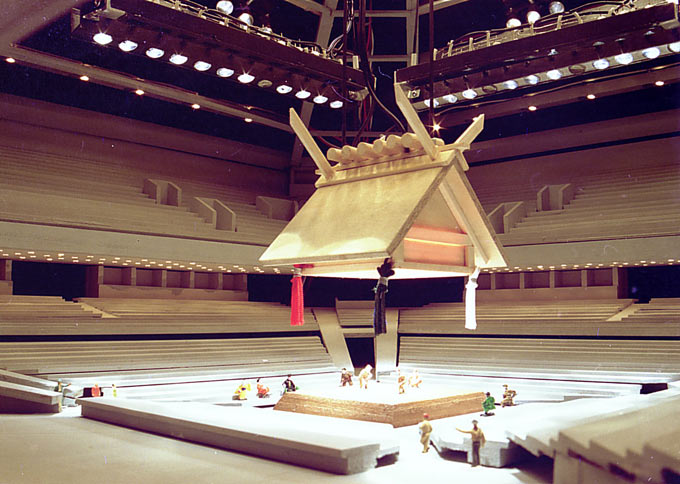

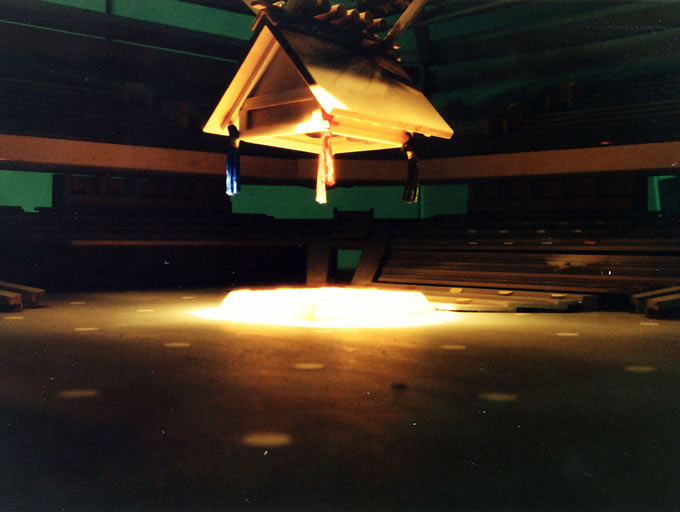

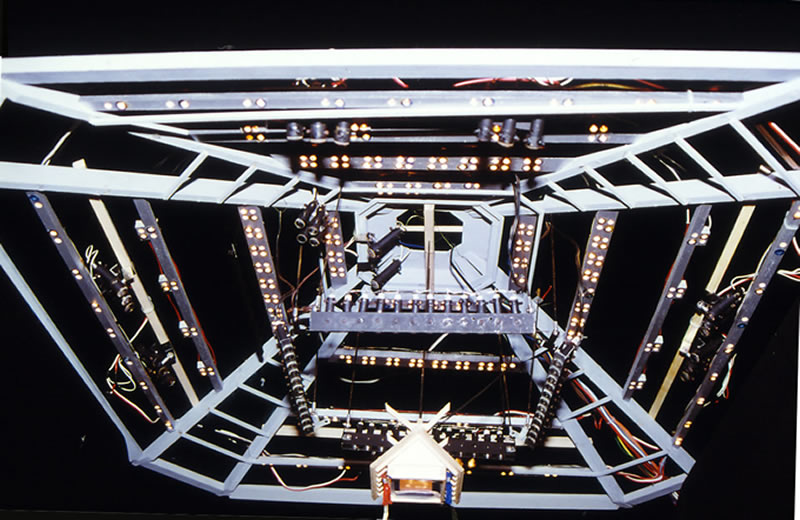

昭和58年に新東京国技館を1/100の縮尺で実施した。大規模室内空間の照明模型実験として、相撲興行の為の照明要件、テレビや映像の為の演色性重視の環境、輝度の高いランプからの直射光の配置等々についてコンピューターによる照明計算等だけではできない照明計画の効果の確認、問題点の抽出を行い、TV放映の条件確保を含めた照明設計の完成度を高める手段とした。 模型において、全般照明となるバンクライト（1ｋｗのメタハラ、400ｗの高演色型ナトリュウム、250ｗの高彩度型ナトリュウム）、力士を照らす1kwのキセノンスポット、土俵周りを照らす1ｋｗのハロゲンスポット、客席天井の白熱ダウンライトについては灯数、配置位置を1/100模型上で忠実に再現した。複雑な内部空間の中で、正しく取り付け位置に縮尺灯具を配置するには、縮尺 灯具のサイズがスケールアウトしないように する必要があった。その為に、縮尺灯具にバンクライトでは超小型ランプ+取付け穴による配光制御+カラーフィルター、スポットライトには超小型レンズランプ+投影レンズの構成で対応、できるだけ灯具寸法、特に輝度面が1/100になるように工夫し製作した。点灯回路分けは照明設計の回路に準じ、興行シーンに合わせて館内の照明を切り替えることを可能にした。
