幻のドリーム交通モノレール３面図

昭和４１年５月に運行を開始し、そのわずか１年４ヶ月後の昭和４２年９月に営業を休止したドリーム交通大船線…
通称「ドリームランドモノレール」の３面図を、ついに入手しました

図面に描かれている車両のスケールは１：５０サイズ
原寸大では、あまりにも大きくなってしまいますので、多少縮小してあります
また、原図は線が白抜きの青図ですが、フォトショップで加工して反転させてあります
各部寸法も入っていますので、この図面があれば正確な模型が作れるかも
熱意のある方、ぜひ挑戦してみてください

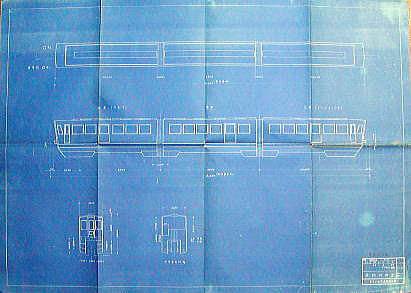

広げた状態でＡ１サイズでした（青図の状態）

下の図面は、各部をスキャンして取り込み、フォトショップで加工して反転させたものです
ＧＩＦ形式で、色数も抑えてありますので、そんなに重くなく開けると思います
連結部分は、あとで加工しやすいように多少ラップさせてあります(幌の部分の縦線が本来の連結位置です）

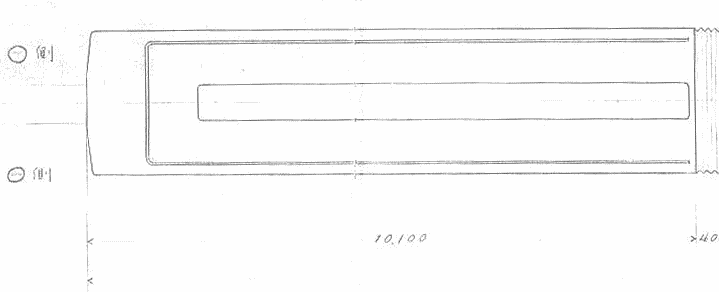

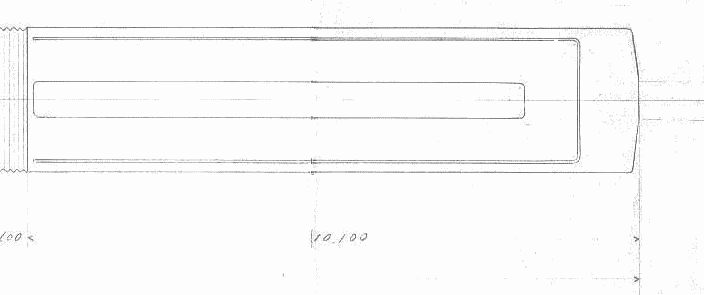

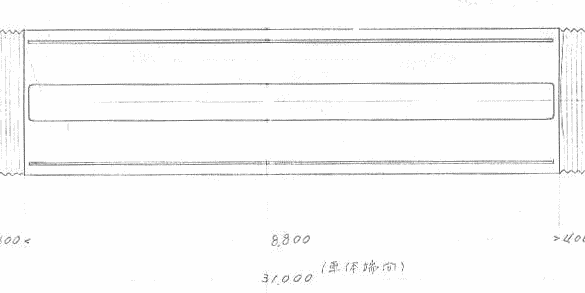

上面図

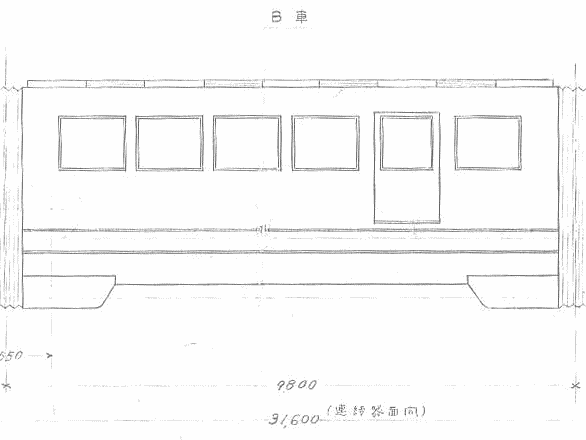

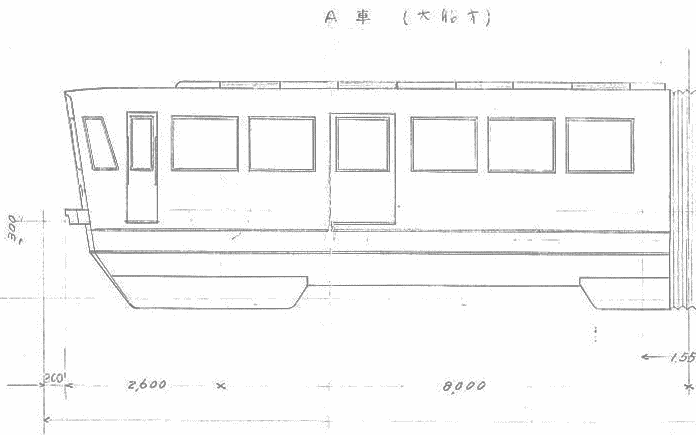

	側面図

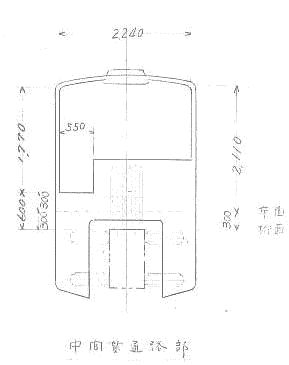

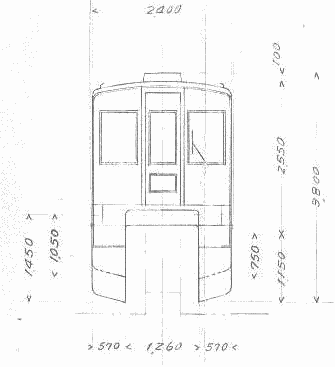

正面図	断面図	図面タイトル：１９６４年の作図であることがわかる
