■ガッシュランをフルスクラッチしてみる■

蒼き流星ＳＰＴレイズナーよりＭＦ-ＭＣ-７３ＵＧＡＳＨＬＡＮ

ル・カイン率いる死鬼隊。
異形の４機のマルチフォームがレイズナーに迫る！！

その中の１機ガッシュランを作ってみます。

2009/06/10
胴体です。ガッシュランの胴体は色々と制約があり、可動と複製と組み立てやすさを考えて作業をしました。

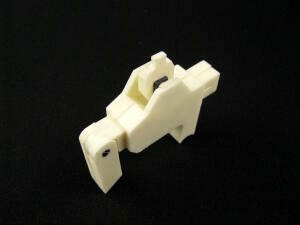

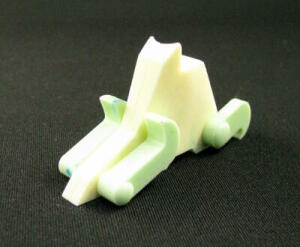

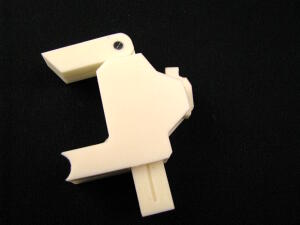

腰部の基部です。股関節を固定させるのでかっちりと作ります。胴体を可動させる「関節技」とそれをスライドさせるポリキャップを挟み込み接着します。胴体側がL字に成っているのは腹部をスライドさせるためです。	腹部はリアスカートを固定し腰部に被せます。このパーツが上下に動く事で、胴体の可動と大腿部の可動時にパーツが干渉しないように成ります。

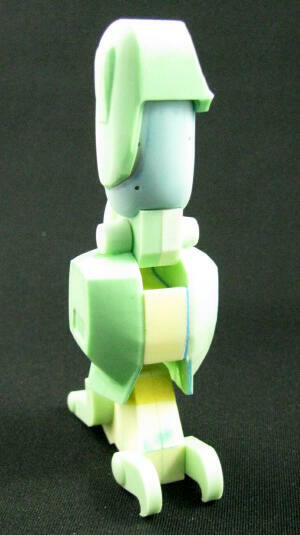

被せたところです。中心の「関節技ロング」の軸で上方にスライドして腰部と胸部の間に隙間が空き腹部が自由になります。縮めれば設定画のポジションになります。	ポリキャップを隙間に入れて腹部を浮かした画像です。大腿部と腹部の間に空間が出来ます。つまり設定画を再現すると脚がほとんど開かなくなるのです。

胸部の可動です。後方に反るのは引き出さなくても多少は動きます。	前方は最大限引き出しますが胴体が短いので余り変化は出ず・・・。

回転はスムーズに。しかし腹の赤いパーツがあるので多少反らして動かします。	脚を前に出せるのも腹部のスライドのお陰です。

リアスカートは関節技の小さいボールジョイントで固定。結構動きます。	Ｖ－ｍａｘの基部です。ガッシュランのマウントラッチを引き抜き画像の固定具用の基部を差し込む形です。
ＷＦまで期間が短くなってきました。今のところ順調ですが修羅場はこれからですね。次回は頭部かライフルかＶ－ｍａｘか・・・・のどれかです。お楽しみに。

2009/05/02

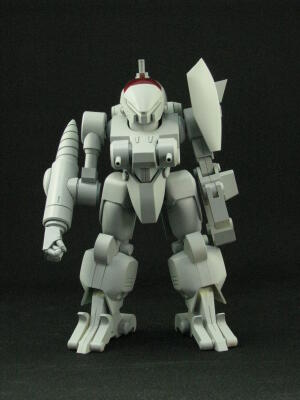

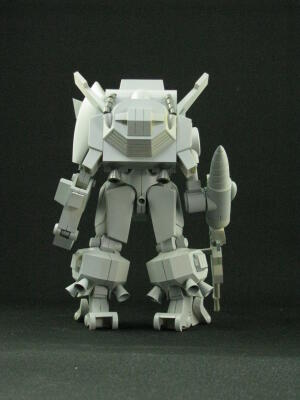

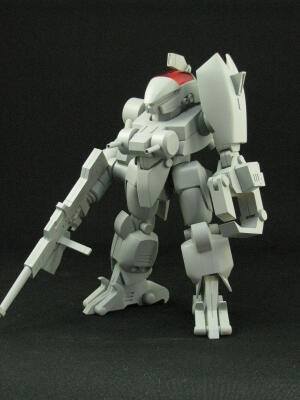

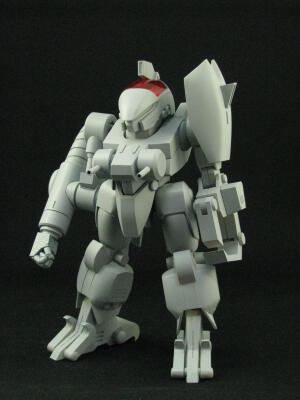

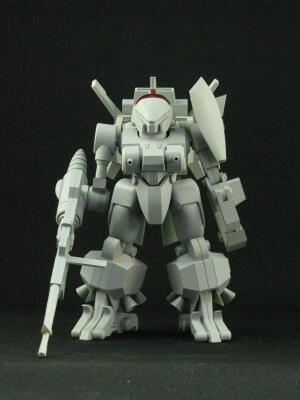

暫く更新していませんでしたが、先日本申請がありましたので作業は進めてまして現在はこんな感じです。本当なら今回から胴体の作業状況を見て貰う予定でしたが一区切りで（と言っても次回から胴体を見て貰います）全身を見ていただく事にしました。形状やバランスやモールドはここからは変化しません。こんなガッシュランに成ったというのは伝わるかと思います。

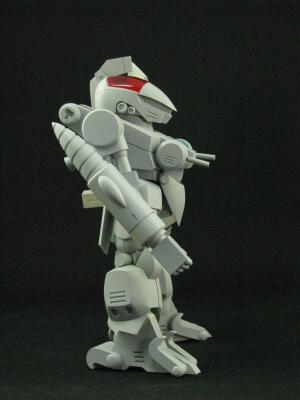

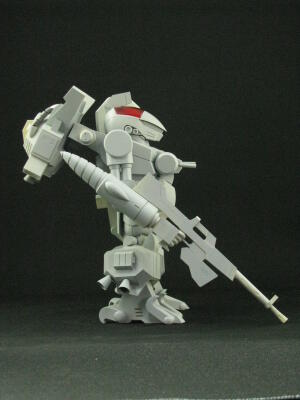

下腿部の形状などは独自の解釈をしましたがイメージ通りに成ったかと思います。	設定画稿には存在しないライフルを持ったガッシュラン。今後作るであろう死鬼隊機は同型のライフルを使用しているので大きめにと言ってもレイズナーやザカールのライフルと同じくらいのサイズにしました。

ちょっと右側に傾いてますが歪んだりしていないので大丈夫ですｗ	スクイーズアームの可動部に○を付けただけでイメージがかなり変わりました。

ふくらはぎのノズル？はボールジョイントで可動します。	頭部もイメージ通りに仕上がりました。

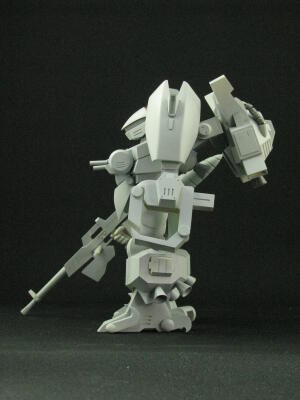

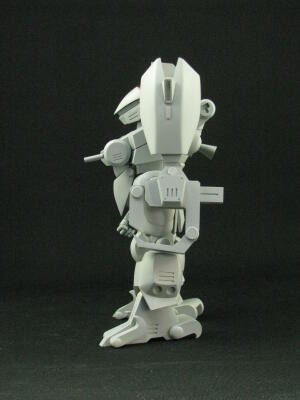

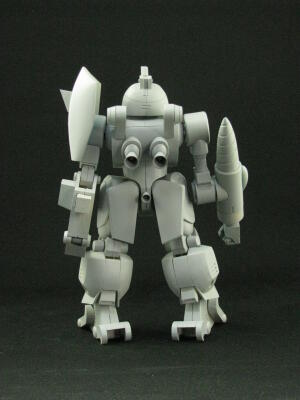

後付ｖ－ｍａｘ。実は２回に分けてガッシュランと装備型に分けて作ろうかと思いましたがガッシュラン自体小さい機体なので付属させる事に。	本体からかなり離れてバックパックが付いているのでバランスが設定通り悪いです。ガッシュランの特徴の脚の爪がなかったら立たせられなかったかと。

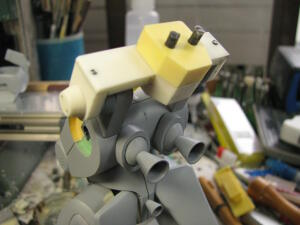

バックパックは中空で出来ています。まだ削り取れる部分があるので軽量化したいと思います。	脚の増加ユニットは通常の物に被せるのは最初から断念。ガレキでやると塗装がはげたりするので通常の物と換装することにしました。
	ただでさえ頭が大きいレイズナーシリーズ。特にこのガッシュランはさらに体型がおかしな事に成っているのですが、大河原デザインは立体映えするというメカモデル界の常識が見事に当てはまります。死鬼隊の中だとガッシュランとエルダールは格好良くなるのかな？という不安があったのですが大丈夫なようです。次回は予定通り胴体の方を見ていただきます。

2009/03/21

たぶん今回が最後のガッシュランの脚です。まあこっちの脚が最後なだけなんですが。設定画を見るとスネの部分にラインがあるので、合わせ目として処理する事にしました。脚の側面にあるスリットはフライス盤で切削。ふくらはぎの側面のスリットは１ミリ幅で刻むことにしてレジンの板を切り出し１．４ミリ厚にして接着してます。

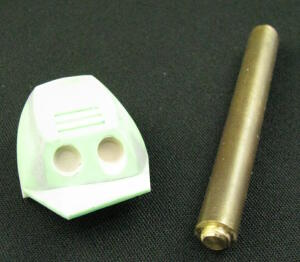

フクラハギ下方の円錐状の窪みはポリパテを詰めて真鍮の丸棒を旋盤で削りだしワセリンを塗って押し込みました。	足のクローはつま先はポリキャップで可動。足首は関節技ロングを使用してます。

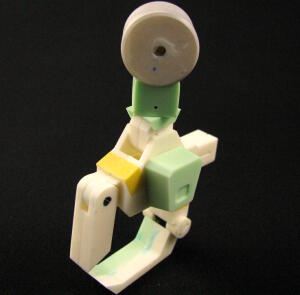

カカトのクローはポリランナーで可動させます。ホゾとダボで位置決めが出来ます。	脚のフレーム？です。関節技ロング刺さっている部分には４ミリ径のポリパーツが入りヒザ関節を接着してポリパーツを押さえます。

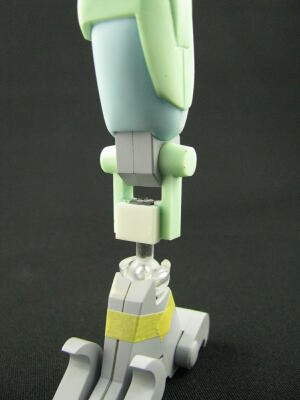

黄色いスネのパーツを間に通します。ヒザ関節をすっぽりと抜いて足も引き抜く事が可能になりました。ヒザ関節は太股をスライドさせて９０度曲がるようにしました。

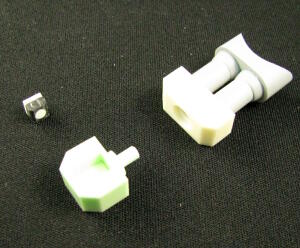

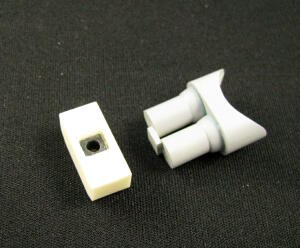

ヒザ関節の中身と大腿部の中身です。大腿部は大きさがあるので 2重関節に出来なくも無いのですがスライドとの両立は無理と判断して堅実な構造を取る事にしました。	ポリキャップをガンプラ的に使えばスライドと可動の両方を得る事が出来るのですがレジン製と言う事を考えれば関節の耐久性を第一にと考えています。自重がかかる部分にポリキャップの軸を可動軸にはすることが出来ません。ガッシュランには重心の高いところにあるパーツが付く事になるのでヒザは堅めにする必要があります。ちなみにカカトのクローは内側には動きますがフクラハギ側には跳ね上がらないようにしたのでヒザが大丈夫なら後に倒れる事は無いと思います。過去の作品より可動範囲が減ってしまったガッシュランですが、たぶん立て膝は出来ると思うのでザカールの横に控えさせたい物です。さて脚も終わり付きは胴体です。

2009/03/06

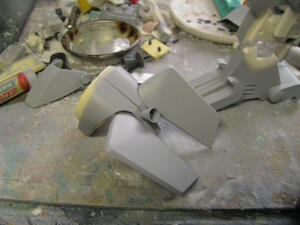

前回更新時から引き続き脚を作っておりました。画像の物は左脚です。フクラハギの部分実は前回の物ではなく新造してあります。画像で良く分からないかもしれませんが、前回の物は正面から見たとき幅が足りず細い感じがしまして、可笑しいなと思ったらスネのパーツの合わさる部分を一段削り込んでしまった為でした。原型をワックスで作りレジンに変換しているので、型にレジンを流しすぐ新しい物を用意して接合部の削りをなくすと今度は幅が出過ぎ・・・・。また何か間違えたと思い六角大王のデータで確認すると変な部分は無いのです。設定画をながめ可笑しい部分を探したのですが、それらしい部分しか見つからず断定が出来ません。ここで随分前に書きましたが、設定画の斜の画稿の左脚で下腿部の幅を決めたのですが、画稿にゆがみがあり中心に線を引くとガッシュランのフクラハギの形状は左右対称なので複製時に原型が一つですむのでそんな風に形状を解釈しました。ところがヒザ関節を取り付けると、そこで違和感が出てしまい凄いボリュームが出てしまっているようなのです。それしか原因が思い付かず、最初は削り込みで内側になるパーツの幅を減らそうかと思ったのですが、右脚の分もあるのでデータを直してＭＯＤＥＬＡで切削しました。上の正面の画像を見てもらえれば外側のフクラハギの方が厚みがあるのが分かると思います。厚みを減らした内側の分はスネパーツを幅増ししました。

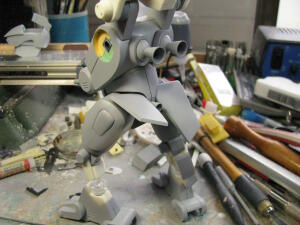

大腿部は通常腰のサイドアーマーに成る部分がガッシュランは一体化しています。ＭＯＤＥＬＡで削るときデータ作りで手を抜いたため曲面を削らなければならず作業性を考え別パーツにしました。股関節は関節技ロングを使用します。ガッシュランは腰のリアアーマーが股関節を隠しているので大腿部の後は大きく削り込み可動範囲を広げてます。ヒザ関節は隙間が目立つので形状変更します。

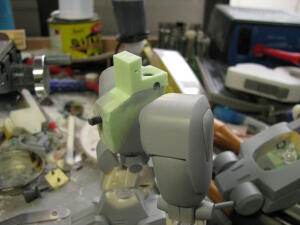

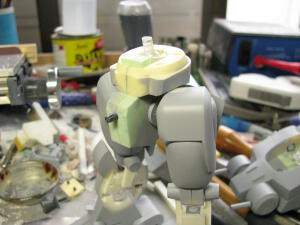

ヒザ関節はプリン型のパーツを中心に可動させています。可動範囲は見ての通りでして９０度まで曲がりません。大腿と下腿部が干渉してしまうのです。	色々と考えた結果、ヒザ関節を大腿部側でスライドさせ干渉部分が多少減り９０度までは行けるようになりました。

今回ヒザはそれなりに制約があり、今も悩んでいるところの一つです。パーツ構成は画像の通り。ヒザ関節から下を取り外しが出来ないと今回は駄目なのです。理由はまた別の機会に・・・・

2009/03/01

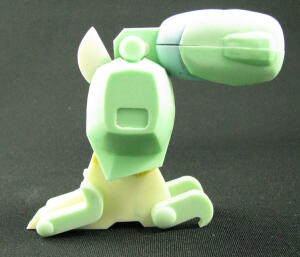

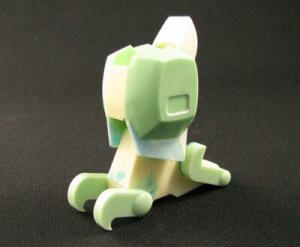

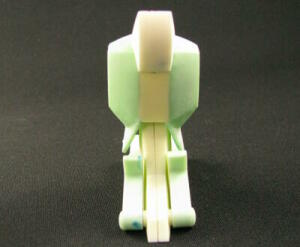

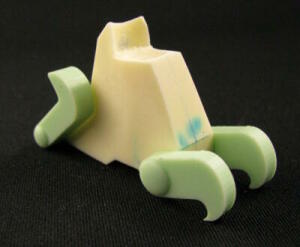

足です。まだ爪のポリキャップをどうするか考えていませんが左右分割に成りそうです。	爪を装備したところ。爪の先端はまだ削っていないのでイメージと違うところ。

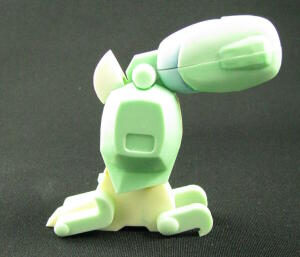

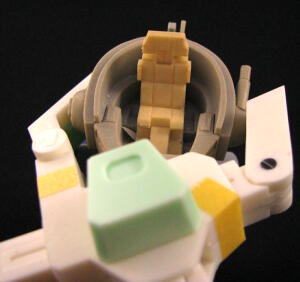

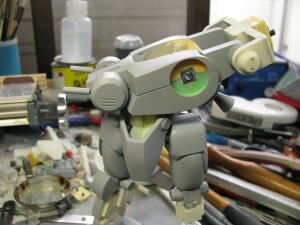

カカトの爪は左右別に付いていますが真ん中でつながります。	レイズナーの肩にがっちりと。ハードコーンでキャノピーグリグリして欲しいｗ

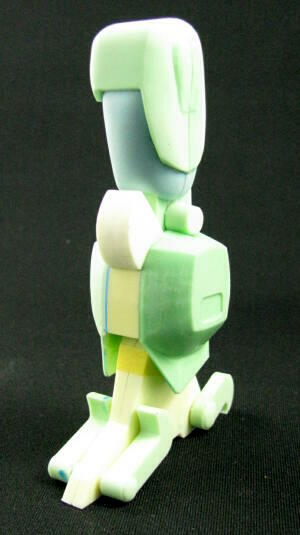

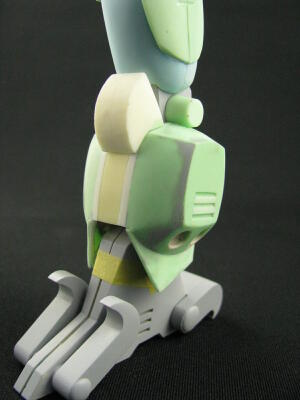

お次は下腿部です。この部分は設定画の斜と側面と後方からの画稿で大きさが全て違います。割り切って斜の画稿に合わせました。	下腿部はこの状態でヒザパーツとスネと左右の４パーツで構成しています。
	フクラハギの四角い窪みはスリットを入れる部分です。ＭＯＤＥＬＡで細いエンドミルを使えば溝として彫れるのですが、高いので持っておりませんｗ足を見ていただきましたが実はもう少し進んでおります。次回更新お楽しみに。

2009/02/15

１月５日にＣＧをアップしてから随分時間が立ちましたが右腕が形になってきたので見ていただきましょう。画像は上腕からヒジ関節までです。	まず上腕。左手と同じように円柱の肩に上腕が接続されるため、腕の回転がデザイン上出来ません。そこでヒジ関節に回転軸を設けました。上腕パーツを接着する前にポリキャップを入れます。

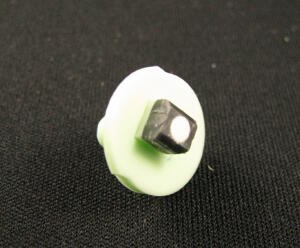

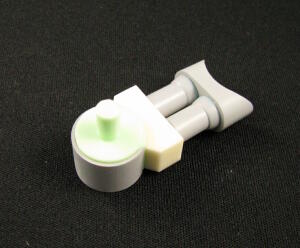

ヒジ関節の基部を上腕のポリキャップに差し込みます。	ヒジ関節の軸にポリキャップを固定。

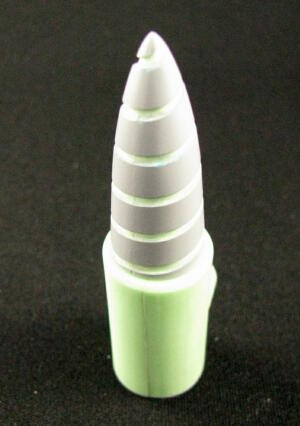

ヒジ関節の基部にポリキャップを入れてスライド出来るようになります。軸をヒジの円柱パーツに接着します。	問題だったドリルの溝も何とか成功。表面処理が残っていますが・・・。

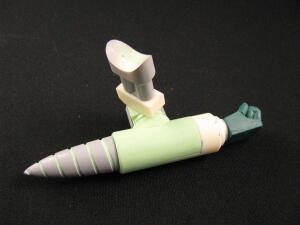

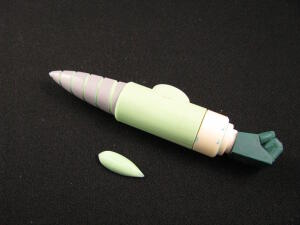

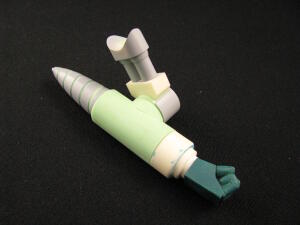

前腕です。別パーツになっている小さいパーツは完全に作り忘れていたパーツで前腕の横に付きます。	ヒジ関節を差し込み右腕完成！！手首はスカルガンナーの試作品が転がっていたので取り付けてます。

ヒジ関節の回転も成功しました。これでポーズに幅が出ます。

2009/01/24

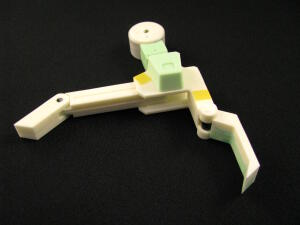

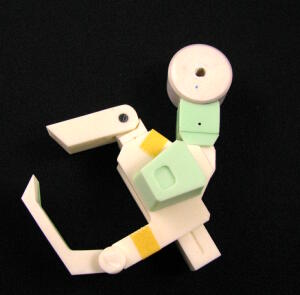

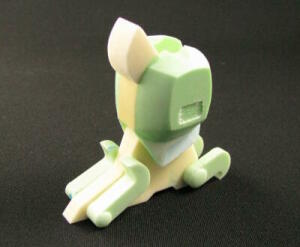

左腕が形になってきました。この写真を撮った後に気がつくのですがスクイーズアームの親指に当たる部分が逆に付いてました（汗）気にせず見てくださいｗ	ガバッと開くと表情が変わりますね。下のアームの可動部はＴ字ジョイントが使われています。ここにはカバーが付く予定です。

ヒジ関節の可動範囲です。上腕の形状でここまでしか曲がりませんでした。まあ、通常の腕とは違うのでこれくらいでも問題なさそうです。	右腕と同じように肩の付け根に回転軸を持ってこれないのでヒジ関節の上に設けました。

回転の途中だとちょっと目立ってしまいますね。	レイズナーの頭もキリキリとｗ

2009/01/21

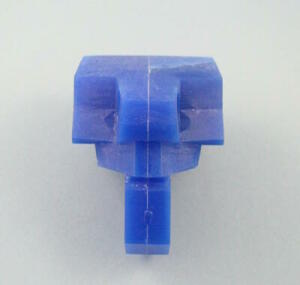

さて、いよいよ問題の右腕のハードコーンを作ります。画像は元になるＣＧです。ドリルの刃の部分は本来凹モールドなのですがＭＯＤＥＬＡのエンドミルは１ミリ径しか持っていないので凸モールドで削りだし後から掘り込む事にしました。	ハードワックスをＭＯＤＥＬＡで削ってあります。これにシリコンを流して型を作ります。

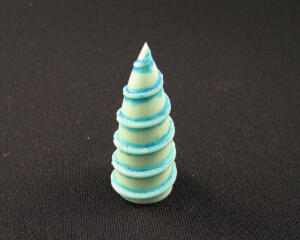

シリコン型にレジンを流しました。見やすいようにエナメルの塗料で色を付けてあります。こうしてみると、ロボダッチのモグラロボのドリルパーツその物です。	二つのパーツを貼り合わせて凸モールドの脇をデザインナイフでなぞり、コピックマーカーでラインを入れます。デザインナイフの跡にインクが染みこみ線に成るのです。

2009/01/05

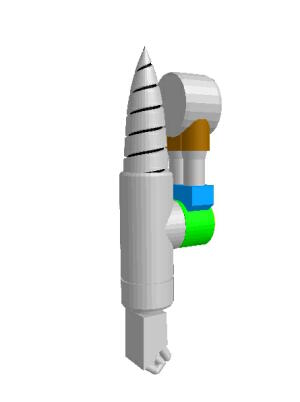

ガッシュランの上腕は円柱形状の肩から円に沿っています。通常腕を回転させるには肩と腕の付け根が良いのですが、このまま回転させると隙間が出来ます。そこでヒジ関節の上に回転軸を持ってくる事にしました。	しかし、ヒジも円柱パーツで構成されています。そこで円柱パーツにスライドギミックを設けました。

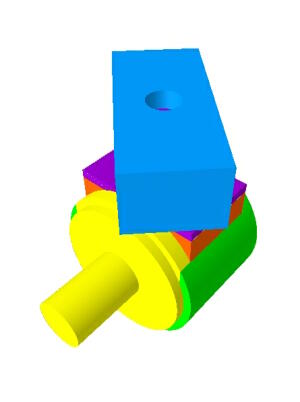

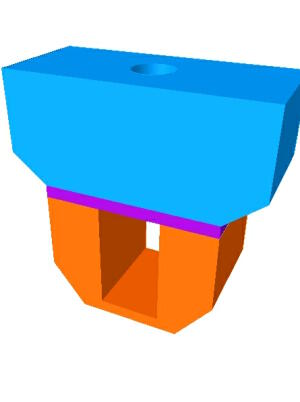

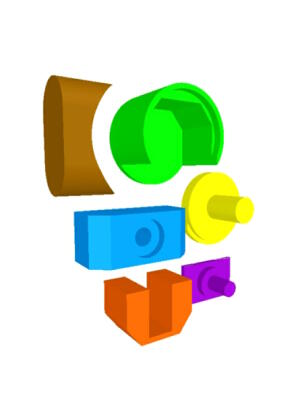

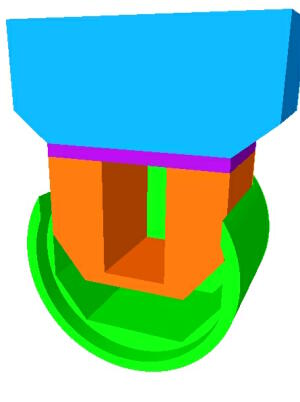

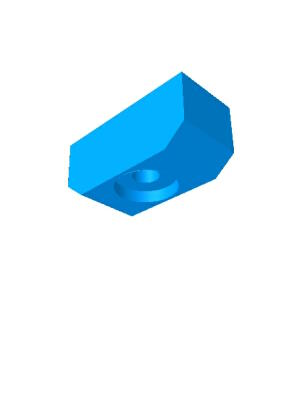

緑がメインのパーツ。黄色は別パーツで前腕の接続軸に成ります。	緑のパーツの中に入るスライド部です。色事に別パーツになっています。オレンジの中が抜けているのはポリパーツを入れるためです。

水色のパーツの下側にはスライド部の紫のパーツ入ります。ここで回転します。	水色のパーツの中にもポリキャップが入ります。

組み合わせたところです。	オレンジの中に入るポリキャップは緑のパーツに固定されポリの摩擦でスライドします。

このように回転します。たぶん目立たないかと。	削り出しようのデータです。

2009/01/01

明けましておめでとうございます。新年一発目の更新は去年から引き続き、ガッシュランのスクイーズアームです。前回のデータをＭＯＤＥＬＡで削り出しました。画像の青いワックスがそれなんですが一回しくじりましてパーツ構成を変えて２回目の原型です。失敗したワックスは削ったときの粉と一緒に鍋で暖めてもう一度ワックスに戻します。ワックス原型にそのままシリコンを流して片面の型を製作しました。この型にレジンを流してレジン原型を作ります。

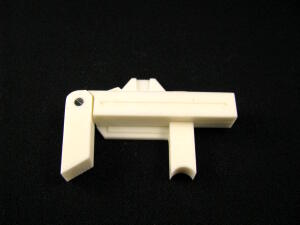

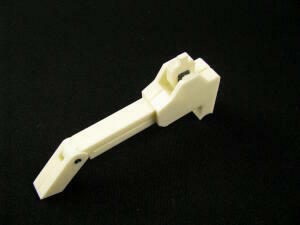

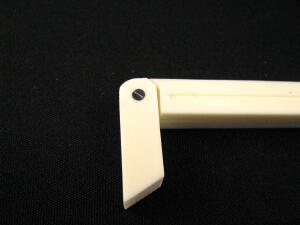

さて硬化したレジンパーツです。可動アームはポリランナーで動きます。軸の部分には出っ張りが付くので塗装を考慮して別パーツにし軸を隠します。	組んでみました。側面に溝があり前腕から浮いているので塗装がはげる事は無いと思います。

スライドします。画像の物はまだ付いていませんがポリキャップでスムーズに動くはずです。	先端の可動部はデータ上で分割した物。設定画では分割線がありませんが側面はこんな感じだと思います。

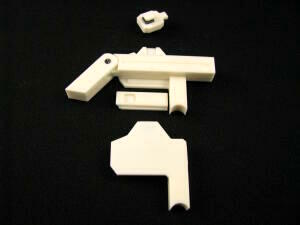

データでの形状出しのため隙間も余り空かず。手で作っていたら色々と面倒でした。	ヒジの関節はまだ半分しかありません。もう一度レジンを流して完成。加工することなくポリキャップが入りホッとしました。

前腕の組み立てですが、データに問題があるのかはたまたＭＯＤＥＬＡのせいなのか設けたダボとヒゾが上手く組み合わせられませんでした。これは少し研究が必要かも。理想は表面処理だけで削りだした物がそのまま組み立てられる物を考えていましたがまだまだ経験不足のようです。

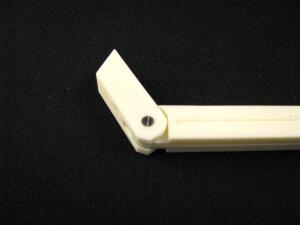

	ヒジ関節の上面を水平に合わせて写真を撮りました。つまりヒジの関節は一軸でもこれくらい曲がります。そんな事で上腕側には関節を設けません。デザイン上そんなに曲げる必要もなさそうなので。
前回はパソコンの中にしか存在しない物でしたが、こうして手にとって触れる物に成るのはなんか不思議な感じですね。

2008/12/27

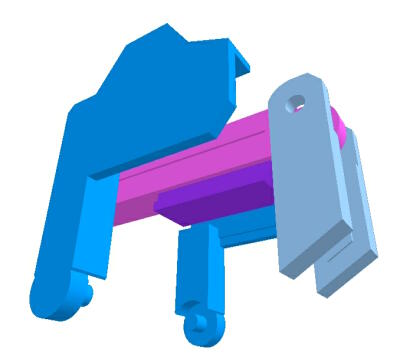

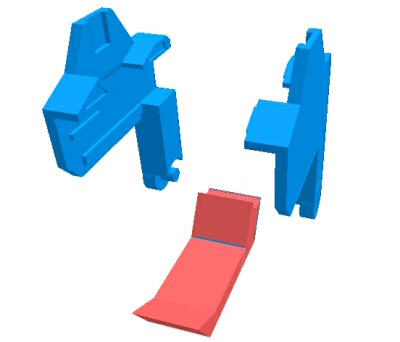

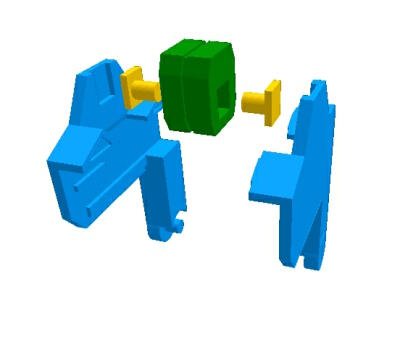

ガッシュランの左腕スクイーズアームです。
直線でデザインされているのでプラ板工作で作れますが、ＭＯＤＥＬＡで削り出す事にしました。
ダボとホゾも削りだして合わせる位置を決められるようにしました。

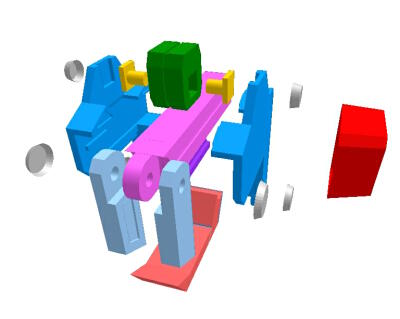

ヒジ関節はポリキャップを押し込み、左右から軸を差し込み前腕ぶへ上からスライドさせて
接着します。ザカールやスカルガンナーでやった方法です。

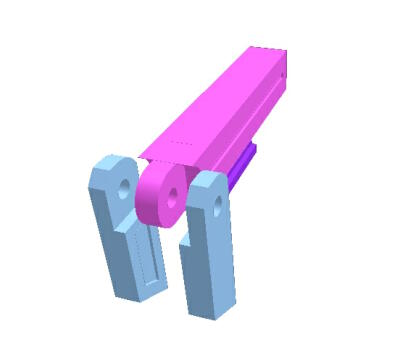

アームを前後にスライドさせるために、紫のパーツにポリキャップを差し込みます。

ピンクのパーツの裏に溝がありポリキャップが入ってスライドします。
水色のパーツはポリランナーを軸にして可動させます。

下側のアームはＴ字ジョイントを使い青のパーツのじくを差し込み固定、
Ｔ字ジョイントの軸をオレンジのパーツに差し込み可動させます。

下からはこんな感じです。青と紫のパーツは位置決めの段差を付けました。
この通り削りだしてくれればかなり楽に成るのですがどうなるか・・・・。

2008/12/20

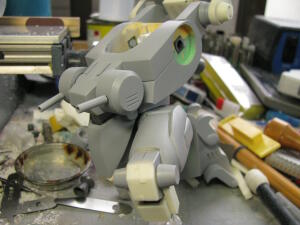

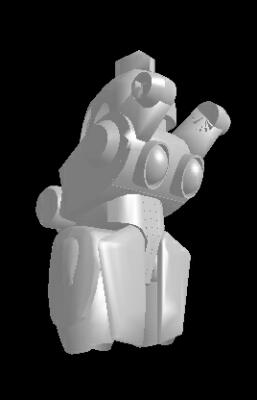

１１月中にワックスを全て削りだしているはずが、まだこんなところ・・・・。すみません、堕落しておりました。何とか今月中には削りだしたいと思います。まず体幹部。左右から削りだした物を貼り合わせています。微妙な曲線を削り出すために一時的に貼り合わせてレジンに置き換えるときに左右に割ります。胸部と腹部か腹部と腰部のどちらかで分割して腰の回転軸を設けようと考えてます。

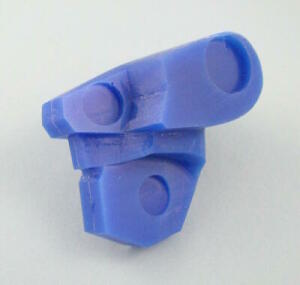

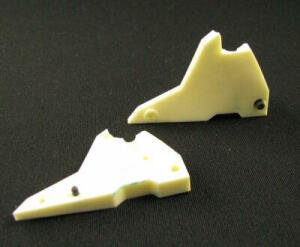

横から見るとかなりのボリューム。レイズナーシリーズの特徴です。	大腿部です。ガッシュランは腰の左右アーマーが一体化したようなデザインなのでどこに可動部を持ってくるか悩みどころ。

下腿部は設定画を見ると外側と内側の張り出しが違う感じなんですが、どうもスネのラインが中心にないようで、整合性を第一にヒザから下のラインは中心にあるとしました。それにより左右対称に成るので原型は１組だけになります。	足は今までになくシンプルなデザイン。その分色々と問題が出てしまいそうです。

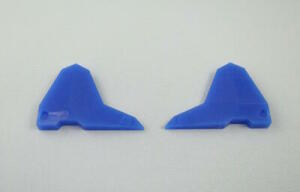

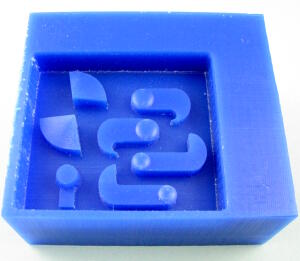

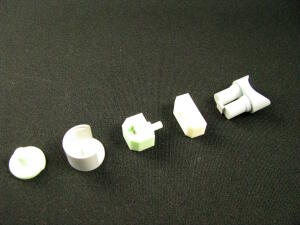

	爪とかヒザとかのパーツ。これはこのままシリコンを流して型を作ります。細々したパーツを一つずつ削り出すのは効率が悪いからです。

掲示板で切削材の質問がありましたので解説したいと思います。

ＭＯＤＥＬＡはエンドミルという特殊な刃を回転させて
物を削り出します。理想を言えば
「密度が高く粉になり、切削しやすい柔らかさで
形が維持できる堅さが必要、安価で入手しやすい物」と言う
素材が最高です。

分かりやすいように表にしてみます。

	密　　度	作業時間	切り出し	表面処理	危険　度	再　　　生	価　　格	入　　手
スタイロフォーム	低い	短い	良い	×	低い	出来ない	◎	しやすい
ハードワックス	高い	普通	悪い	◎	低い	出来る	○	しにくい
ケミカルウッド	やや高	やや長い	やや悪	△	最悪	出来ない	○	しにくい
レジン無垢	高い	長い	悪い	○	最悪	出来ない	－	しにくい

こんな感じです。では解説をします。
　
「密度」
スタイロフォームは建築用の発砲スチロールですが、発泡材なので密度はスカスカです。
スカスカな故に加工などの切削性が高くなるのですが逆に表面処理などが手間がかかります。

「作業時間」
密度の高い物ほどＭＯＤＥＬＡでの作業時間が長くなります。
使用するモーターやベアリングユニットなどは寿命があり
時間は短い方が良いわけです。

「切り出し」
意外に手間がかかる材料の切り出し。ここでも
密度が低い素材の方が扱いやすいです。
ワックスは硬い素材ではありませんが粘りがあるため
鋸などで切断がしにくかったりします。
厚みが薄ければケミカルウッドやレジンも切断しやすいですが
材料の厚みがあるとかなり手間がかかります。

「表面処理」
削りだした物はシリコーンで型を作りレジンに変換しますが、
密度が低い物は表面が荒れています。スタイロフォームは
表面処理は出来ません。

「危険度」
あまり語られない素材の人体への影響。
レジンは間違いなく×です。ウレタンの粉を接着してあるケミカルウッドも×。
ワックスはロウですから問題ないです。

「再　　生」
もうワックス用に作った項目です。削り出た粉やシリコン型を作った後の原型は
熱する事で溶かして固まりに戻し使用する事が出来ます。

「価　　格」
ダントツにスタイロフォームが一番。ハードワックスやケミカルウッドは
大体同じくらいの価格です。レジンは複製をしている人であれば残りの
レジンなどでブロックを作る事が出来るので「－」にしました。

「入　　手」
入手のしやすさです。ホームセンターで簡単に手に入るスタイロフォームですが、
種類があるようで密度の違いがあります。扱っているお店によって
違うようです。その他の素材は手に入れにくいと書いた方が
良いですね。ホームセンターにホビーコーナーが充実しているところなら
置いてあると思います。
あとは、ネット通販で入手するのが比較的楽かと思われます。

色々とＭＯＤＥＬＡでの切削を試してみましたが、自分に合った条件で考えれば
ハードワックスが一番都合が良いかと思いました。

2008/10/31

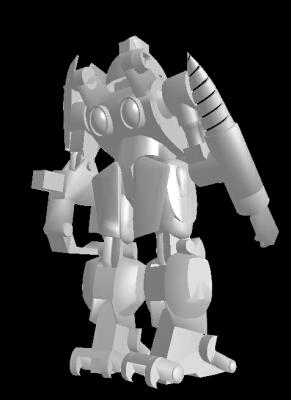

>今回の更新から削りだし直前のデータに成ります。 >前回から変更された部位のみ表示してあります。　と、前回書きましたが気がつけばもう11月。11月から作り始めようと考えていたのでＣＧデータを作り終えました。細部のモールドなどはＭＯＤＥＬＡで削り出せませんので手作業と言う事になります。

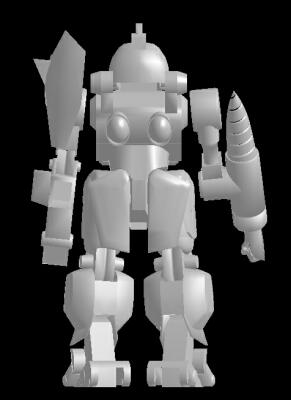

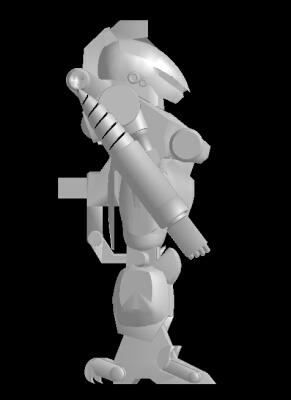

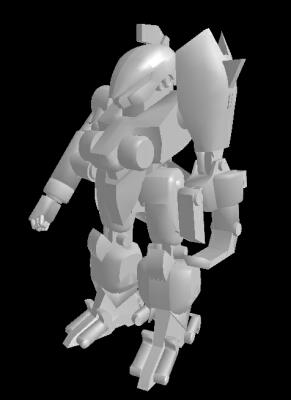

画像は六角大王の「なめらか画表示」で表示させた物です。下腿部は斜の画稿と側面の画稿で大きさなどが異なるので出来るだけどちらもと思いましたが、側面の情報はほぼ捨てています。

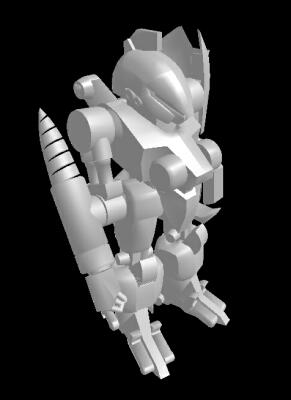

体幹部と脚部が決まれば、腕部は楽に製作することが出来ました。左腕の「スクイーズアーム」はプラ板でも作れそうなのでＣＧ製作も楽でした。

ＣＧ製作の更新は今回で終わります。次回からワックスを削りだした物に成ると思います。

2008/10/24

今回の更新から削りだし直前のデータに成ります。前回から変更された部位のみ表示してあります。腰のフロントアーマーも取って付けた物から変更。大腿部は形状の変更と作り込みをしました。

背面は足りないパーツをすべて追加。マウント部の位置やサイズは考え中です。まだＶ－ＭＡＸをどうするか答えが出ていません。今月中にはデータを作り終えたい物。後二回くらい六角データの更新が続くかもしれませんがよろしくお願いします。

2008/10/17

データをいじくる日々が続いています。プロポーションを見るために作った前回の物から細部の作り込みを始めているので、微妙な変化かもしれませんが前進はしています。上半身を中心に設定画のライン出しをして、前回の物と胸部は別物になっています。このあたりの修正は本当に楽。実際に盛り削りをすると考えると辛いなあと思います。こうして三面図を見るとガッシュランは宇宙人のグレイタイプにそっくりな感じですね。

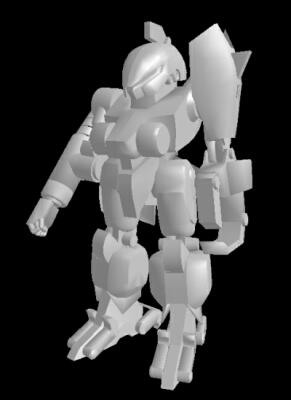

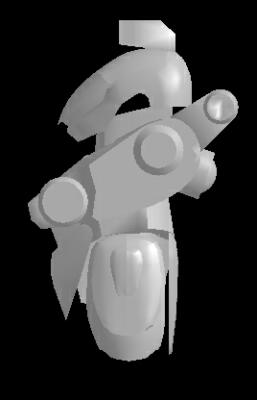

斜から見た物なのでパースが付いています。一番右は六角のアニメ表示モードです。パースが付いているので足が長いように見えますが、上の三面図と同じ物です。早く腕を作りたいですね。

2008/10/10

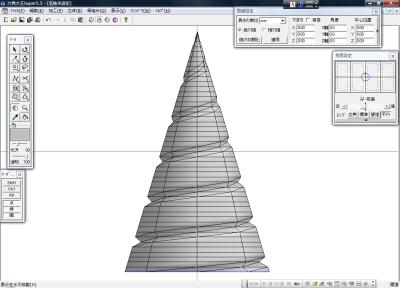

ガッシュランを作るに当たり、一つの懸念がありました。右腕のドリル状の「ハード・コーン」を作ることが出来るのか？ MODELAで削り出すんだから出来そうな物ですが、元になるデータをどう作った物か考えていました。円錐は作れてもその周りを回る溝を均等に彫り込めるか、そこが問題なのです。	そこで六角大王を使い試作品のデータを作りました。８角錐をまず作ります。溝の数を数え先端から底辺までを６等分に区切ります。さらにその６等分に区切られた中を８等分に区切ります。画像のように区切られた四角が角錐の表面に出来ますがその四角を対角線上に線を結び続けていくと１週回ると底辺から６等分した最初のラインに斜めにたどり着きます。これを頂点まで続けていくと何となくドリルっぽく成りました。溝を作るために斜めに引いた線の両脇も同じように線をつなげていきます。

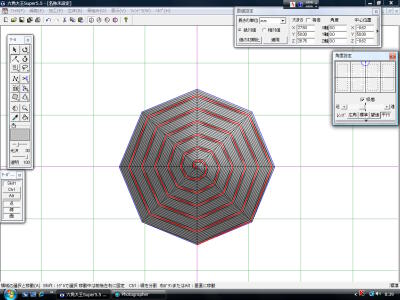

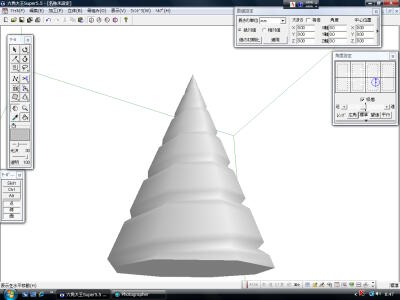

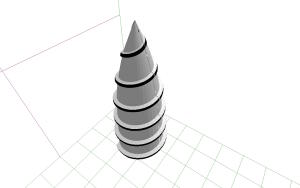

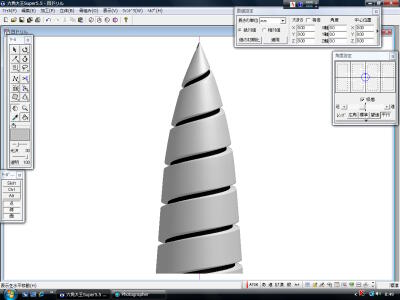

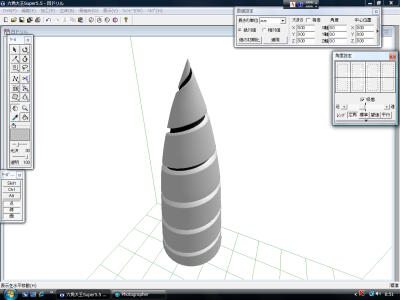

上から見るとこんな感じに螺旋になりました。３本引いた線の真ん中を指定しサイズを小さくしてやると・・・・	ドリルに成りました。これでグレンラガンでもゲッター２でもいくらでも作ることが出来ます。いや作りませんけどね。

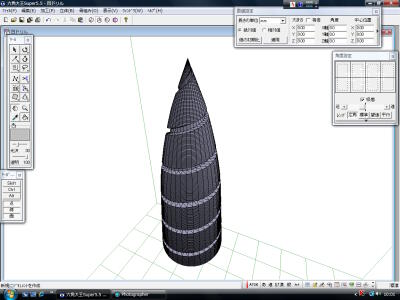

表示を変えました。巻き貝です。	試作がうまく出来たので、ガッシュランのドリルを作りました。トウモロコシのような形状なのでＣＡＤの図面に合わせながら作図していきます。

実際に立体化するとこれでダメージが与えられるのかちょっと疑問かも・・・・・	試作に比べめちゃくちゃに細かいです。要領が悪いので半日かかりました。うまくデータを作ることが出来たので何とか目処が立ちましたがこれを使うのはもう少し先になりそうです。

2008/10/07

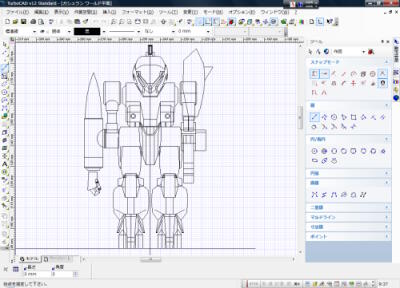

ザカールからMODELAを使った製作になり、MODELAに出力するための３Dデータが必要になります。MODELAとはパソコンからデータを出力すると立体物を削りだしてくれる優れ物なのです。過去の作品でも書きましたが、製作記事なので何度でも書きますｗ設定画をスキャナーでパソコンに取り込みます。使う画稿は斜の物です。一般のイメージでもっとも認識されている物だと思うからです。ＣＡＤのソフトに斜の画稿を読み込みます。斜の画稿から正面図を作ります。幅などは足など正面を向いている部分で決めていきます。前作のブルドッグから三面図を作ることをやめました。設定画の中には側面図もありますが、斜の画稿とは各部分のサイズが違っていたりするのでアレンジが必要になるのです。そこで３ＤＣＧを作ることが出来る六角大王上で正面図を作成した後、入力した点を後方にずらして奥行きを決めることにしました。本来ならCADのソフトで事足りる物なのですが、僕が持っているＣＡＤでは立体化出来ません。３ＤＣＡＤは高額なのです・・・・。

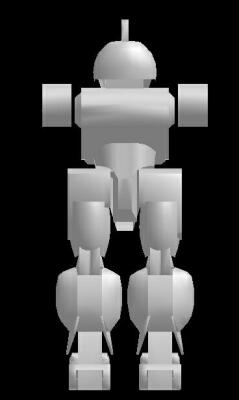

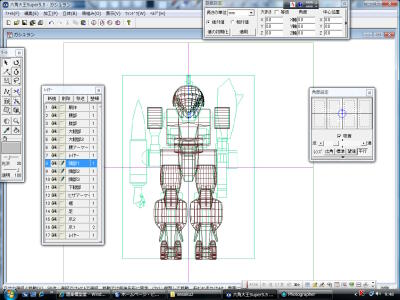

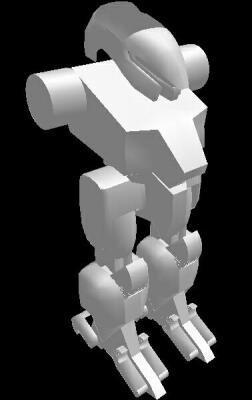

ＣＡＤで作った正面図を六角大王で表示します。それに合わせて作図をしていきます。点を線でつなげ面にしていきます。ガッシュランはレイズナーなどの機体からさらに人型から外れたプロポーションをしているのでバランスなどを検討するために大ざっぱなモデリングをしてみました。おかしくなければ細部を作り込みます。

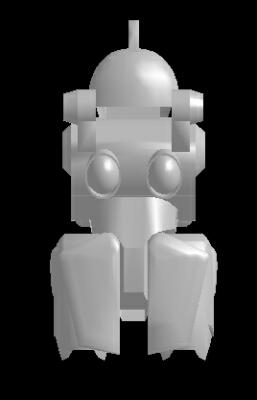

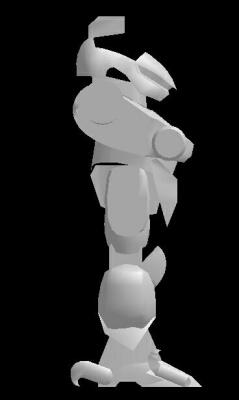

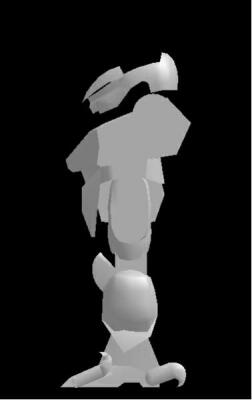

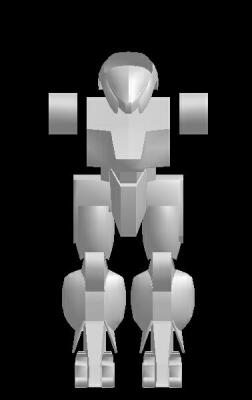

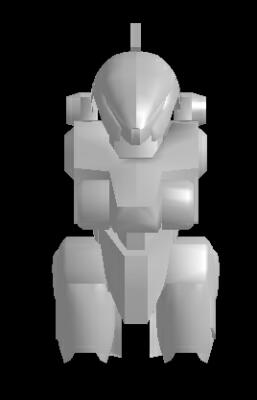

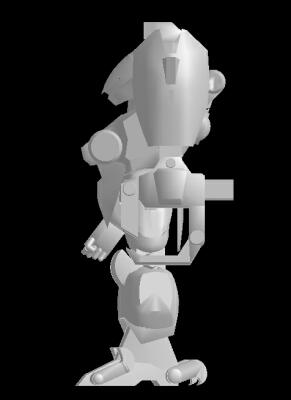

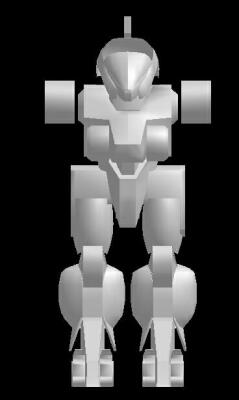

正面と側面はパース無しの画像です。頭部や肩幅などはレイズナーやザカールでバランスが決まっているのでこのあたりもサイズ決定の決め手になります。

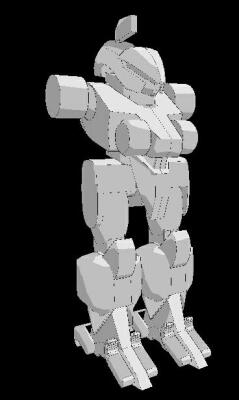

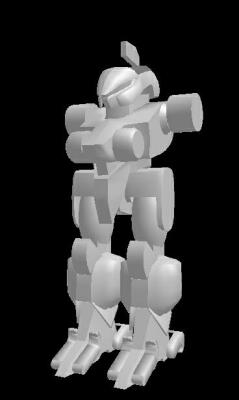

こちらはパースが付いた物です。腕が無いのは左右対称では無いからです。左反面だけ作りソフト上で右半分は映し出された物なので虚像だったりします。腕は全体のバランスを決めてから作り起こします。問題は右腕のドリルの造形ですね。螺旋をどう作った物か・・・・。
