6146/2B46 超三アンプの試作
2000/09〜10 宇多 弘
１ はじめに
6146 (および同 A/B) は、曾てはアマチュア無線にて大変ポピュラーだった UY 807 後続の送信機終段用としても、業務用の送信機にも広く使われ、一部では AB2 級の pp アンプなどに使われた、ボトム・ステム構造の近代的なビーム管です。 手持ちには 6146A/6146B がないので、オリジナルの 6146 で試験します。
US ソケットの接続図を見ると、6146 相当の26.5V 管 6159
(および同 A/B) 、6146 を小型化した 2E26 以外はどの系統とも互換性がありません。 このほかに類似球としては
S2001 (ベーク・スリーブ) /S2001A (ベーク・スリーブ) /S2001M (メタル・スリーブ) という国産の類似管が作られ、旧トリオ (現 Kenwood) 製のアマチュア無線送信機に使われましたが、6146 ソックリさんの S2001M 以外は試験の対象から外しました。

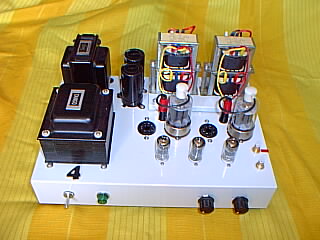

6146 も、何れはチューブチェッカ・アンプに吸収させようと考えたのですが、まずは前例の類似球らしい球が見つからないないので、一から始めることにします。 そのため、807/1625 をチューブチェッカ・アンプに追い出した跡のシャーシのソケットを交換し 6146 超三アンプとして基本動作させました。 (2000/09)
6146 性能諸元
| 内容 |
数値 (単位) |
内容 |
数値 (単位)
|
| 用途 |
ビーム電力増幅 | 口金接続 |
7CK |
| ヒーター電圧 |
6.3V |
ヒーター電流 | 1.25A |
| 最大プレート電圧 |
600V |
最大プレート損失 |
20W |
| 最大スクリーン電圧 | 250V |
最大スクリーン損失 | 3.0W |
| （以下省略） | （以下省略） |
２ 不明点
規格表の動作例を見る限りでは、一般の水平偏向出力管のように、プレート電圧よりも遥かに低いスクリーングリッド電圧を供給するように指定されていますが、高周波電力増幅の AB1 またはAB2 級 pp のデータでは、オーディオのシングル・アンプには使えません。
ということで、安全かつ最大に近い出力を得る動作点は、どの当たりにあるのかを探すことになります。
３ 回路設計と実装上の配慮
と言うほどのことはありません。 最大許容プレート損失 Pp=20W (6146B は27W) という、意外に小ぶりな球なので、プレート電圧を300V に保ちながらスクリーングリッド電圧を下げ、カソード電流が 50mA 程度の、例によってかなり控えめな動作になるよう調整してみました。
なお、動作試験したアンプは下記のような構成となりました。
初段 電圧帰還管 P/K NFB 出力段 出力トランス 出力段 SD
−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−
6U8-p 12AX7/2 6U8-t 直結 6146 中型 OPTx2 1N4007

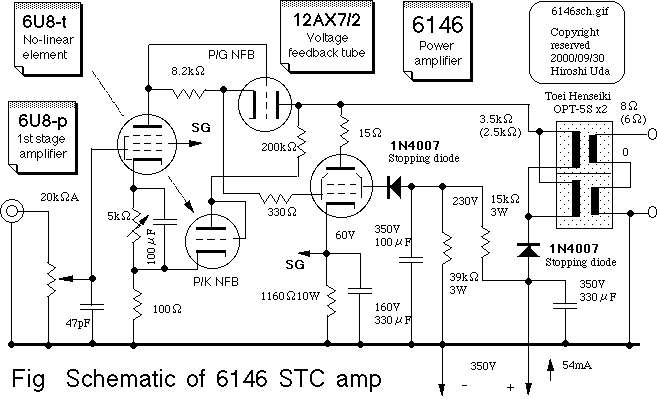

以下に6146 超三アンプの回路図 (２号機) を示します。
3.1 発振対策
例によって G1 に330Ω、P に 20Ω 程度の抵抗を直列に挿入して様子を見ます。 まだ不安定ならば、初段の電圧増幅五極管の G1 に 50pF 程度のキャパシタで接地して抑えます。 それでも不安定ならば、入力信号の加減ヴォリュームの値を10kΩA
カーブなど低くします。
最近の CD プレーヤまたはチューナは出力インピーダンスを低く取ってあるので、直接接続するなら 2kΩ A でも全く問題ありません。
3.2 出力トランスを重ねる場合の留意点
807/1625 にて試験したトランス接続法のままで問題無しとしました。
４ 出来映え
調整しながら、入力を加えて見ると普通に鳴りはじめました。 初段の自己バイアスを調整して出力段の動作点を設定し、電圧電流を点検して、異常がないことを確認しました。
問題となる、スクリーングリッド供給電圧は、他の一般的な水平偏向出力管に供給される電圧とは、大幅に掛けはなれたものではなく、ソケット・アダプタを用意すれば、6DQ6 等の電圧配分に準じて十分動作しそうです。(2000/09)
以上
改訂記録
2000/09：807/1625 超三結アンプを改造して試作
2000/10：超三結ユニバーサル・アンプに吸収
